MPPT или PWM контроллер заряда: что выбрать для солнечной станции

Зачем нужен контроллер заряда

Солнечная панель выдаёт нестабильное напряжение: оно меняется от освещённости, облачности, температуры. Если подключить панель к аккумулятору напрямую — батарея сначала перезарядится и выйдет из строя, а ночью панель начнёт разряжать аккумулятор обратным током. Контроллер заряда решает обе проблемы: отсекает перезаряд и блокирует обратный ток. Но какой контроллер выбрать — PWM или MPPT? Разница в цене между ними — в 3–5 раз, и ошибка стоит либо переплаты, либо потери 20–30% энергии.

PWM-контроллер: простота и надёжность

PWM (Pulse Width Modulation) — широтно-импульсная модуляция. Принцип работы напоминает быстрый выключатель: контроллер соединяет панель с аккумулятором короткими импульсами. Когда батарея почти заряжена — импульсы становятся реже; когда разряжена — чаще.

Ключевой момент: PWM не преобразует напряжение. Он работает как электронный ключ, напрямую соединяя панель с аккумулятором. Поэтому напряжение панели должно быть примерно равно напряжению батареи. Для 12-вольтовой системы нужна панель с напряжением ~17–18 В (рабочее) — стандартные «12-вольтовые» панели именно такие.

Плюсы PWM

• Цена: 800–3 000 ₽ за контроллер на 20–30 А. В 3–5 раз дешевле MPPT.
• Надёжность: простая схемотехника, меньше компонентов — меньше шансов на отказ.
• Компактность: маленький корпус, не греется.
• Достаточность для малых систем: если у вас одна-две панели на даче или в кемпере — PWM справляется.

Минусы PWM

• КПД 70–75%: контроллер «срезает» всё напряжение выше напряжения батареи. Панель на 36 В, заряжающая 12-вольтовый аккумулятор, теряет ⅔ номинальной мощности.
• Не работает с высоковольтными панелями: современные панели на 30–40 В не подходят для PWM с 12-вольтовой системой.
• Нет трекинга точки максимальной мощности: панель работает не в оптимальном режиме.
• Потери в пасмурную погоду: при слабом освещении напряжение панели падает ниже порога заряда — PWM просто отключается.

MPPT-контроллер: интеллектуальный трекинг мощности

MPPT (Maximum Power Point Tracking) — слежение за точкой максимальной мощности. Это DC-DC преобразователь с микропроцессором, который непрерывно анализирует вольт-амперную характеристику панели и находит точку, где произведение напряжения на ток максимально.

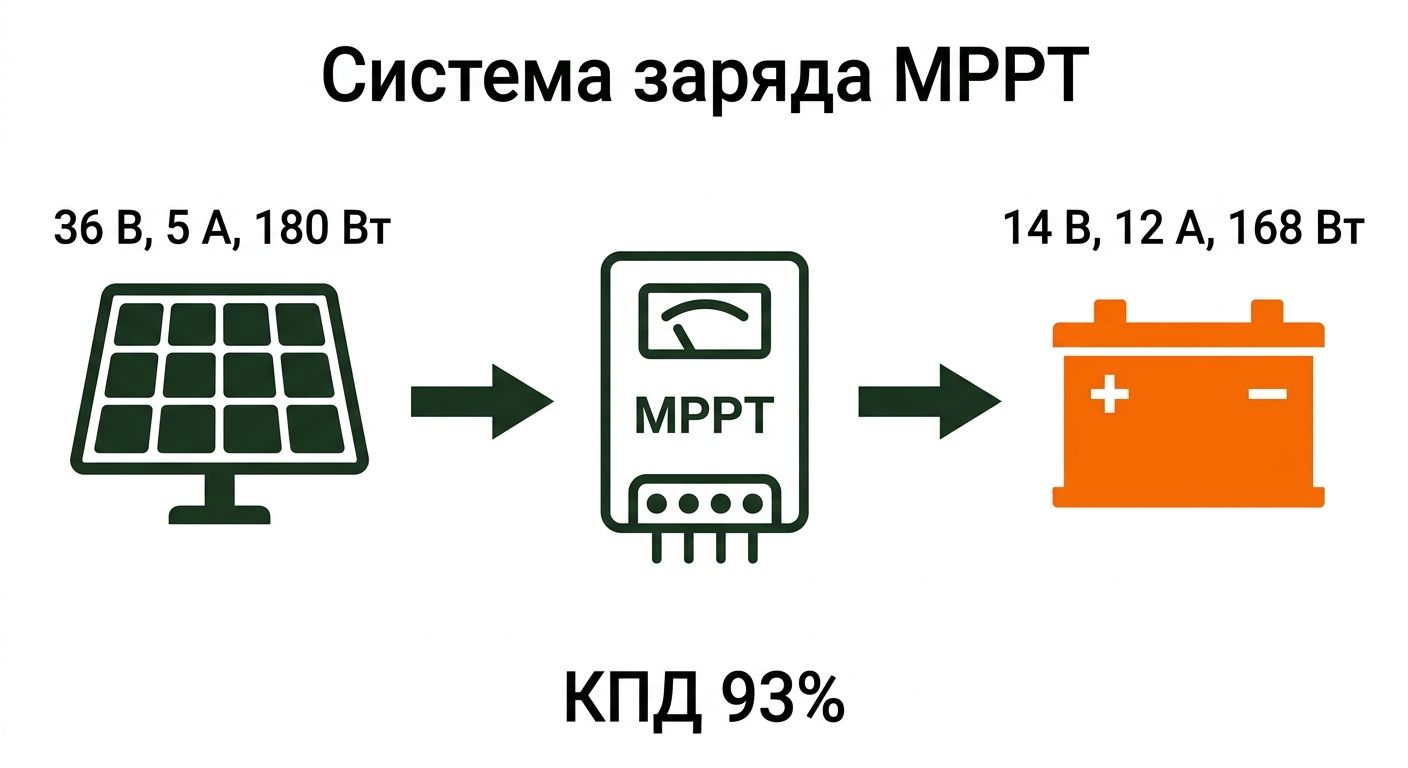

Главное отличие: MPPT преобразует избыточное напряжение в дополнительный ток. Если панель выдаёт 36 В и 5 А (180 Вт), а аккумулятору нужно 14 В — MPPT понизит напряжение до 14 В и повысит ток примерно до 12 А (те же ~170 Вт за вычетом потерь преобразования). PWM при тех же условиях выдаст лишь 5 А × 14 В = 70 Вт — потеря 60% мощности.

Плюсы MPPT

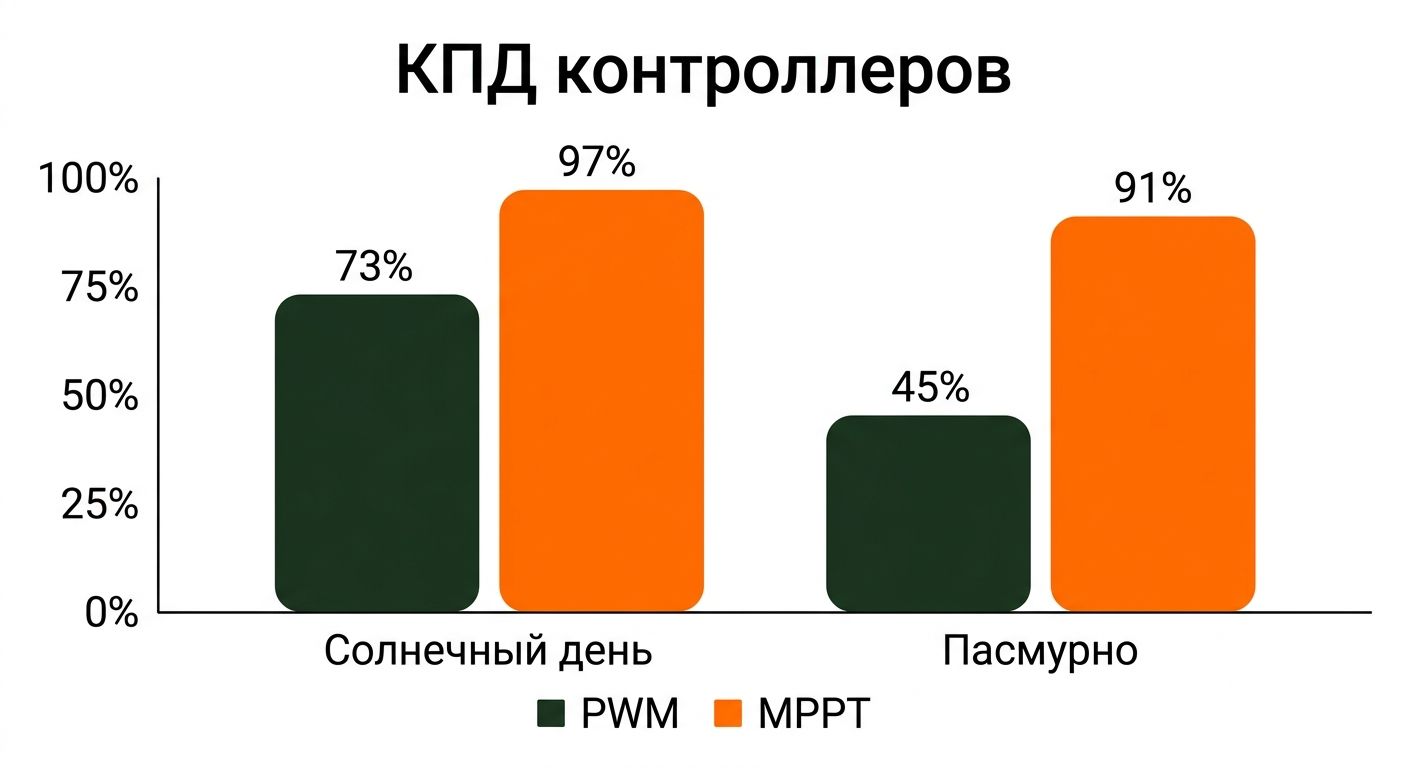

• КПД 95–98%: потери преобразования всего 2–5% против 25–30% у PWM.
• Эффективен с высоковольтными панелями: можно последовательно соединить несколько панелей (до 150 В на входе) — меньше ток в кабелях, меньше потери.
• Работает в пасмурную погоду: MPPT находит точку максимальной мощности даже при слабой освещённости; PWM в таких условиях просто стоит.

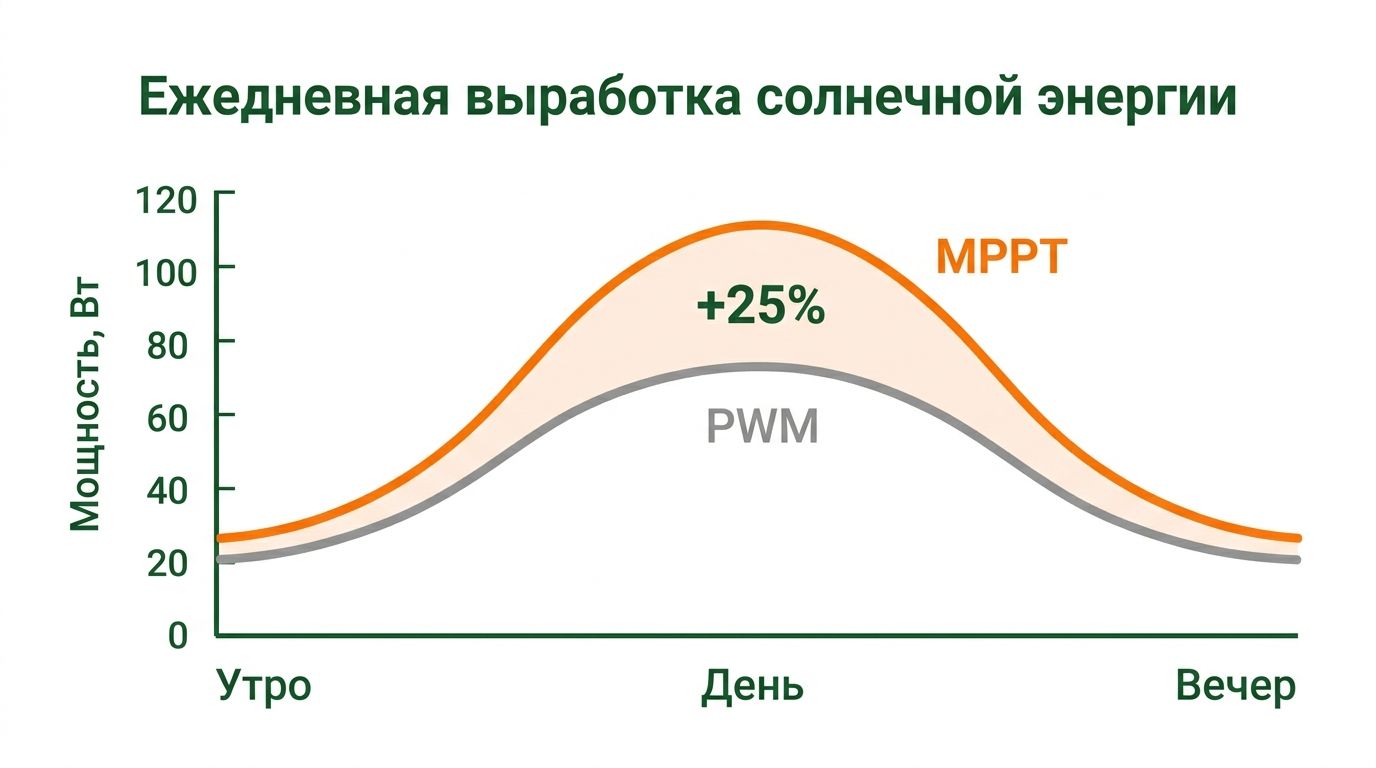

• Увеличение выработки на 20–30% относительно PWM в реальных условиях. Зимой и утром/вечером разница ещё больше.
• Совместимость с любыми панелями: не нужно подбирать панели под напряжение батареи.

Минусы MPPT

• Цена: 4 000–25 000 ₽ в зависимости от мощности. Качественный MPPT на 40 А стоит 8–15 тыс. ₽.
• Чувствительность к помехам: DC-DC преобразователь создаёт высокочастотные пульсации — требуется качественная разводка и экранирование.
• Сложнее в настройке: нужно задать тип батареи (AGM, GEL, LiFePO4), напряжение Absorption/Float.
• Греется под нагрузкой: при больших токах нужна вентиляция.

Сравнительная таблица: PWM против MPPT

Как рассчитать контроллер под свою станцию

Формула простая: ток контроллера = мощность панелей / напряжение системы × 1,25 (запас 25%).

По напряжению: входное напряжение массива панелей не должно превышать максимальное входное напряжение контроллера. Учитывайте, что на холостом ходу напряжение панели на 20% выше номинального, а зимой в мороз — ещё на 10–15%. Для Сочи с его мягким климатом этот запас менее критичен (морозы редки), но для горных установок выше 500 м над уровнем моря — учитывать обязательно.

Когда PWM достаточно

Есть сценарии, где PWM — осознанный выбор, а не экономия:

• Малые системы до 400 Вт: дачный домик, одна-две панели, освещение и зарядка телефона.
• 12-вольтовые панели с 12-вольтовой батареей: напряжение панели (17–18 В) близко к напряжению заряда (14,4 В) — потери PWM минимальны, 10–15%.
• Бюджет критичен, а расширение не планируется: разница в цене (10 000 ₽) окупится дополнительной энергией лишь через 3–5 лет. Если станция нужна на 2–3 сезона — PWM.
• Резервное питание для аварийных ситуаций: когда станция работает 2–3 раза в год, переплата за MPPT не оправдана.

Когда MPPT обязателен

• Мощность более 500 Вт: потери PWM становятся значительными в абсолютных цифрах.
• Высоковольтные панели (30+ В): современные панели на 36–40 В — PWM просто неэффективен.
• Литиевые батареи (LiFePO4): требуют точных напряжений заряда, которые PWM не обеспечивает.
• Переменная облачность: для Сочи и черноморского побережья с частой сменой солнца и облаков — MPPT даёт максимальный прирост именно в переменную погоду.
• Планируется расширение: запас по напряжению MPPT позволяет добавить панели последовательно без замены контроллера.

Сочи и горы: особенности выбора

В условиях сочинского климата и горного рельефа есть несколько нюансов, которых нет в «равнинных» рекомендациях:

• Утренний туман и облачность: летом солнце выходит из-за гор только к 9–10 утра, а до этого панели освещены рассеянным светом. PWM в это время практически бесполезен, MPPT — продолжает заряд.
• Затенение от рельефа: горы на востоке и западе сокращают прямой световой день на 1–2 часа. Каждый дополнительный процент КПД от MPPT в этих условиях ценнее, чем на равнине.
• Высокая температура: летом панели нагреваются до 60–70°C, напряжение падает. MPPT адаптируется к смещению точки максимальной мощности; PWM — нет.
• Сезонная неравномерность: зимой в Сочи выработка падает всего на 30–40% относительно лета (а не на 70%, как в средней полосе). MPPT позволяет извлечь максимум из короткого светового дня.

Популярные модели на рынке

Типичные ошибки при выборе

1. Покупка PWM для системы на 2+ кВт: самая дорогая ошибка — теряется до 30% выработки ежедневно. Через год владелец всё равно покупает MPPT, а PWM лежит без дела.
2. Экономия на бренде MPPT: дешёвые китайские MPPT-контроллеры (2 000–3 000 ₽) часто оказываются PWM-контроллерами в корпусе с надписью «MPPT». Проверить просто: измерьте ток на входе и выходе мультиметром. У настоящего MPPT выходной ток будет выше входного при понижении напряжения.
3. Недооценка входного напряжения: 3 панели по 40 В холостого хода = 120 В. Зимой в мороз: 120 × 1,15 = 138 В. Контроллер на 100 В сгорит при первом же ясном морозном утре.
4. Игнорирование температуры: MPPT-контроллер греется. При токе 40 А и КПД 96% — это около 25 Вт тепла. В закрытом щитке без вентиляции температура поднимается до 60°C, и контроллер снижает мощность для самозащиты.

Вывод: что выбрать

Если ваша система меньше 500 Вт и вы используете «12-вольтовые» панели со свинцовым аккумулятором — PWM оправдан. Вы сэкономите 5–10 тысяч рублей без заметной потери в выработке.

Во всех остальных случаях — MPPT окупается за 1–3 года за счёт дополнительной энергии. Для сочинского климата с его переменной облачностью, горным затенением и жарким летом преимущество MPPT особенно заметно: годовой прирост выработки составляет 25–30% относительно PWM.

И помните: контроллер — не та деталь, на которой стоит экономить. Панели прослужат 25 лет, аккумулятор — 7–10 лет, а контроллер работает каждый день, выжимая максимум из каждого солнечного луча. Правильно подобранный MPPT-контроллер за срок службы принесёт дополнительные 6 000–8 000 кВт·ч на каждый киловатт установленной мощности — это 40–60 тысяч рублей экономии при текущих тарифах.
