Солнечные панели для насоса в Сочи: расчёт мощности и схема подключения

Солнечные панели для насоса в Сочи позволяют перекачивать воду без постоянной нагрузки на электросеть: из скважины в накопительный бак, из цистерны на участок или к системе полива. Но панель нельзя просто соединить с первым попавшимся насосом. Нужно учесть мощность двигателя, пусковой ток, высоту подъёма, длину трубопровода, облачность и режим работы зимой. В этой статье разберём расчёт и безопасную схему для частного дома, дачи или небольшого участка в условиях сочинского рельефа.

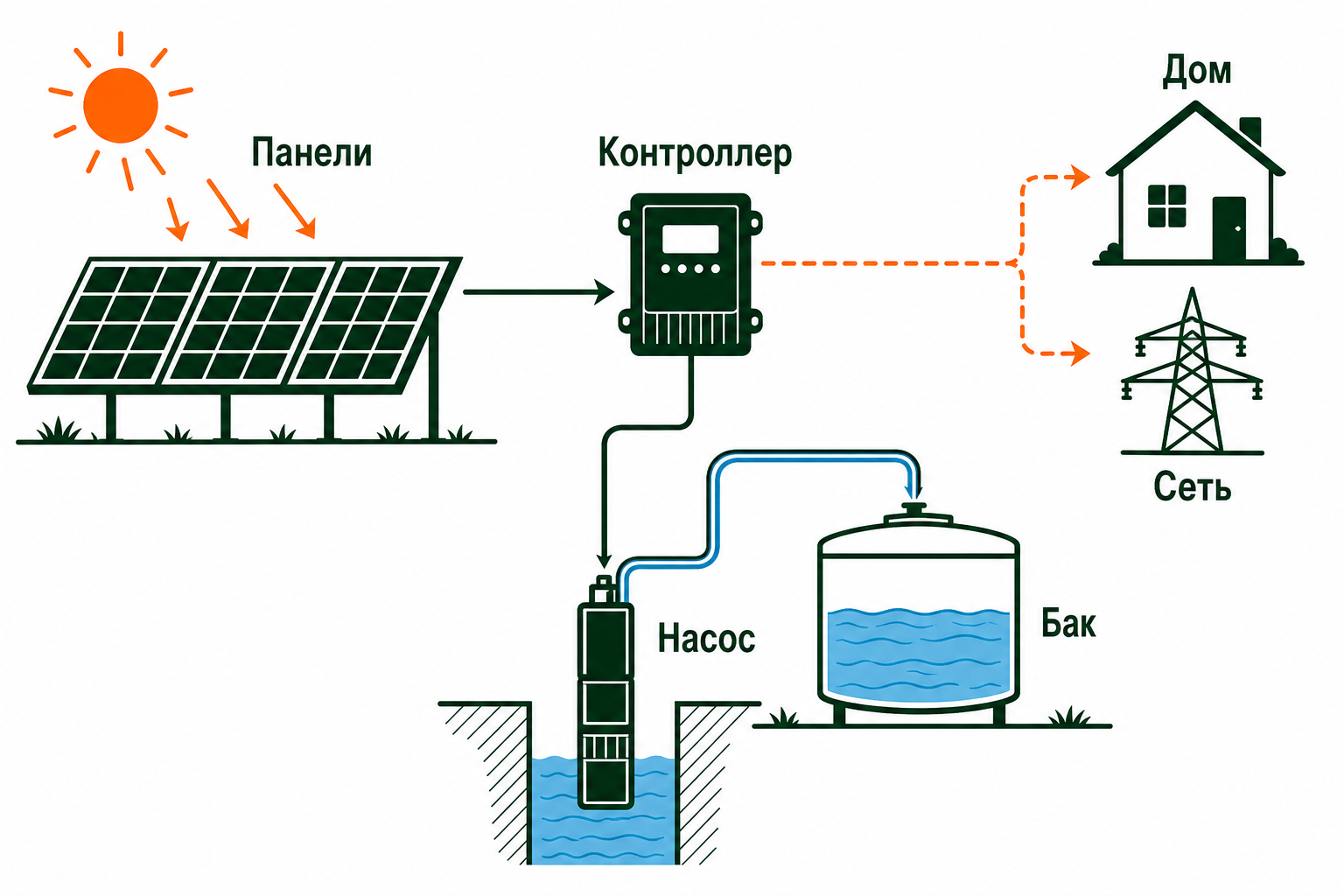

Как солнечная энергия питает водяной насос

У системы есть две разные задачи: получить электричество от модулей и обеспечить насосу стабильный режим. Фотоэлектрические панели вырабатывают постоянный ток, причём напряжение и ток меняются вместе с освещённостью. Насосу обычно требуется либо постоянный ток подходящего напряжения, либо переменный ток 230 В. Поэтому между панелями и двигателем ставят контроллер, преобразователь или инвертор — состав зависит от типа насоса.

Самый простой вариант — специальный насос постоянного тока с контроллером. Он может запускаться при появлении солнца и постепенно менять производительность вслед за доступной мощностью. Для бытового насоса на 230 В используют инвертор, который формирует переменное напряжение. Если нужен плавный пуск, лучше применять инвертор для насосов с частотным управлением: он снижает удар по сети панелей и позволяет работать при неполной освещённости.

Где такая система полезна в Сочи

В прибрежной части Сочи насос может подавать воду из накопительной ёмкости к дому или саду, а в предгорьях — поднимать её по склону к верхнему баку. Накопление воды часто удобнее накопления электричества: днём солнечная станция работает на перекачку, а вечером вода уже доступна самотёком или через небольшой бытовой насос.

Сценарий подходит для полива сада, подпитки технической ёмкости, подачи воды к гостевому домику, циркуляции в системе фильтрации и работы насоса дождевой воды. Речь идёт именно о питании электрического оборудования фотоэлектрическими модулями, а не о прямом солнечном нагреве воды. Для питьевого водоснабжения дополнительно нужны санитарная защита источника, фильтрация и автоматика по уровню.

В Сочи нельзя оценивать участок только по среднегодовой солнечности. Между Лазаревским, Центральным районом, Адлером и Красной Поляной различаются тени от склонов, утреннее и вечернее солнце, влажность и доступность монтажа. Южная крыша без тени обычно даёт более предсказуемый результат, чем панель на открытом, но затенённом склоне.

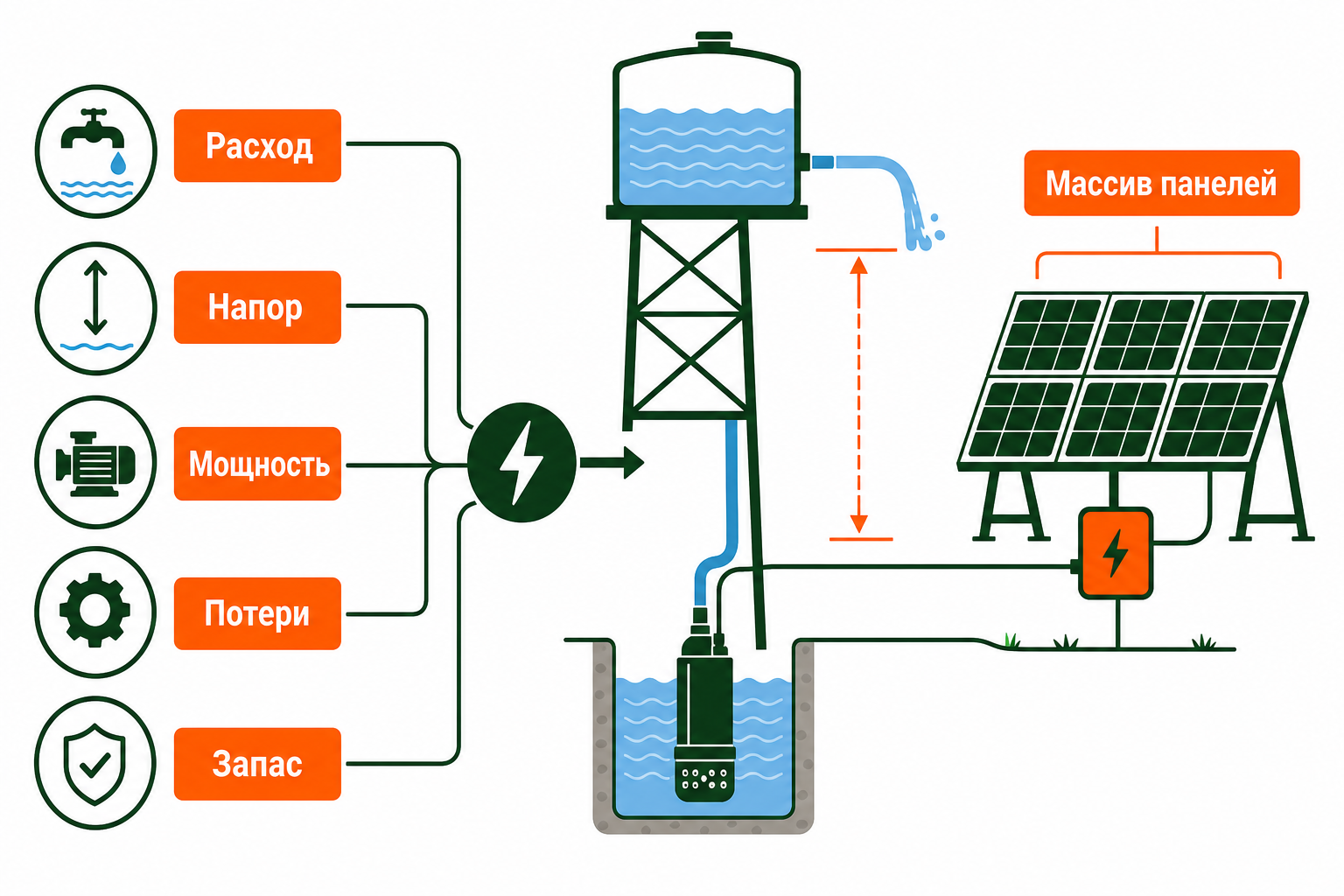

Какие данные нужны для расчёта

Начните не с количества панелей, а с характеристик насоса и водопровода. В паспорте найдите номинальную мощность, напряжение, максимальный расход, напор и допустимый режим работы. Для скважины важна глубина динамического уровня воды, а для участка — перепад высот между источником и точкой разбора.

• Расход — сколько литров в минуту или кубометров в час нужно перекачивать.
• Статический подъём — разница высот между зеркалом воды и местом выхода.
• Потери в трубах — сопротивление длинного участка, фильтров, обратного клапана и поворотов.
• Пиковая потребность — объём воды в самый жаркий день, когда полив совпадает с высокой нагрузкой дома.
• График — работа только днём, несколько часов после заката или круглосуточное поддержание давления.

Напор складывается из вертикального подъёма и потерь в трубопроводе. Если насос поднимает воду на 20 метров, а горизонтальная линия и арматура добавляют ещё 8 метров эквивалентного сопротивления, расчётный напор будет около 28 метров. Насос, выбранный только по надписи «20 м», может дать недостаточный расход.

Пример расчёта мощности насоса и панелей

Рассмотрим дачный участок в Адлерском районе: вода подаётся из накопительной ёмкости в бак на 12 метров выше, по трубе длиной 45 метров. Нужный расход — 1,5 кубометра в час, режим — четыре часа в светлое время. С учётом сопротивления труб и фильтра примем расчётный напор 18 метров. Для такого режима подбирают насос с электрической мощностью около 750 Вт, но окончательное значение берут из его характеристики, а не только из таблицы на сайте.

Энергия за день равна мощности, умноженной на время: 0,75 кВт × 4 ч = 3 кВт·ч. Добавим потери контроллера или инвертора, кабеля и пусковые резервы. При общем коэффициенте 0,75 потребуется около 4 кВт·ч полезной энергии от панелей. Если в выбранном месте летом можно рассчитывать примерно на 4,5 пикового солнечного часа, минимальная мощность массива составит 4 ÷ 4,5 = 0,89 кВт. Практический массив — 1,2–1,4 кВт, например три или четыре модуля по 400–450 Вт.

Запас необходим из-за влажной дымки, облаков, загрязнения стекла, нагрева модулей и неидеальной ориентации. При этом панели не обязаны выдавать номинал каждую минуту: бак выполняет роль водяного накопителя. Если солнечный день слабый, автоматика просто увеличивает время наполнения, а не пытается запустить насос на невозможном режиме.

Насос постоянного тока или обычный насос 230 В

Насос постоянного тока хорошо подходит для прямой солнечной системы. У него нет лишнего преобразования, контроллер может менять частоту вращения, а запуск получается мягче. Такие модели удобны для скважин и перекачки в бак, если производительность нужна именно в дневные часы. Минусы — меньший выбор, особые требования к длине кабеля и необходимость точно согласовать напряжение панели, контроллера и двигателя.

Обычный насос 230 В проще заменить и обслужить: его можно купить в местном магазине, подключить к резервной сети и использовать в привычной домашней автоматике. Но для запуска двигателя нужен инвертор с достаточной кратковременной перегрузочной способностью. Насос на 750 Вт способен потребовать в момент старта в два-три раза больше, особенно при высоком напоре.

Если на объекте уже установлен насос 230 В, обычно не стоит менять его только ради солнечной станции. Правильнее подобрать инвертор с плавным пуском, проверить ток запуска и обеспечить защиту. Для новой автономной системы сравните полную стоимость: специальный насос, контроллер, запасные части и монтаж против обычного насоса, инвертора и аккумулятора.

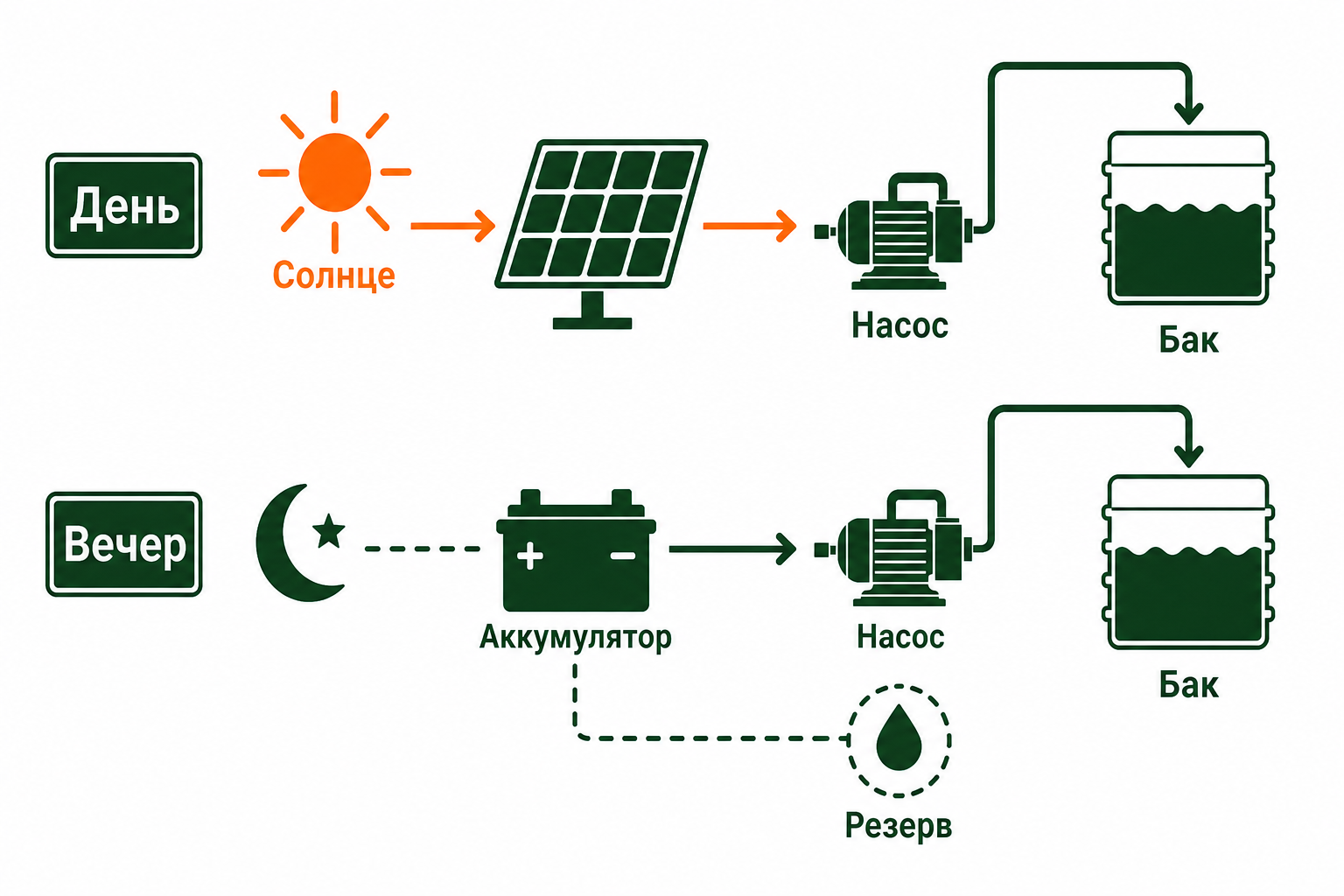

Нужен ли аккумулятор для работы насоса

Для наполнения бака аккумулятор часто не нужен. Вода хранится в ёмкости, а контроллер запускает насос при достаточной освещённости и останавливает его по верхнему датчику. Это дешевле и безопаснее, чем каждый день заряжать батарею, а затем отдавать энергию двигателю.

Аккумулятор оправдан, если вода нужна ночью, давление должно поддерживаться независимо от облаков или насос является частью аварийной системы дома. Тогда нужно считать не только энергию на перекачку, но и запас на несколько часов. Например, насос 750 Вт, работающий два часа вечером, потребляет 1,5 кВт·ч. С учётом глубины разряда и потерь преобразования батарея понадобится примерно на 2,2–2,5 кВт·ч полезной ёмкости.

Автоматика: уровни, сухой ход и защита двигателя

Минимальный набор автоматики — датчик нижнего уровня в источнике и датчик верхнего уровня в баке. Насос должен выключаться, когда бак заполнен, и не запускаться при нехватке воды. Для скважины полезны защита от сухого хода, контроль давления и задержка повторного запуска: после краткого провала освещения двигатель не будет многократно включаться и выключаться.

На стороне панелей ставят разъединитель постоянного тока, предохранитель или автомат подходящего типа, ограничитель импульсных перенапряжений и корректное заземление металлических частей. На стороне 230 В необходимы автомат, устройство защитного отключения и отдельная линия к насосу. Номиналы выбирают по расчётным токам и инструкции оборудования, а не по мощности панели «на глаз».

Кабель от панелей до контроллера нельзя прокладывать натянутым по склону. В Сочи на открытых участках возможны сильный дождь, ветер и нагрев оболочки. Используйте наружный кабель для фотоэлектрических систем, герметичные соединители, защиту от ультрафиолета и запас по механическому движению. Место соединений должно оставаться доступным для осмотра.

Ориентация панелей и сезонная работа в Сочи

Для насоса, который заполняет бак летом, полезно ориентировать массив на юг с умеренным наклоном и минимальной утренней тенью. Если полив нужен весной и осенью, угол можно увеличить, чтобы лучше использовать низкое солнце. На склонах Красной Поляны и в горных посёлках соседний хребет способен закрывать солнце на несколько часов — это нужно учитывать по фактической траектории, а не по расстоянию до моря.

Летом насос обычно работает дольше из-за полива, зато солнечная генерация выше. Зимой потребность в поливе уменьшается, но пасмурные дни становятся важнее. Если система должна работать круглый год, увеличьте массив примерно на 20–30% против летнего минимума или оставьте возможность подключить сеть. Для резервного водоснабжения разумнее иметь запас воды в баке, чем рассчитывать автономность только по среднегодовой выработке.

Сколько стоит система и как оценить окупаемость

Стоимость зависит не от одной цифры в ваттах. В смету входят панели, опорная конструкция, насос, контроллер или инвертор, датчики уровня, защита постоянного и переменного тока, кабель, бак, фундамент и монтаж. Глубокая скважина, длинный кабель и сложный рельеф могут стоить дороже самих модулей.

Для полива сравните цену киловатт-часа с альтернативой: сетевым электричеством, прокладкой новой линии или генератором. При дневной работе без батареи солнечная система имеет меньше потерь и обычно быстрее окупается. Но вода — это ещё и удобство: отсутствие запуска генератора, стабильная работа в удалённом саду и снижение зависимости от отключений имеют самостоятельную ценность.

Пошаговый план проектирования

1. Определите источник и точку подачи. Измерьте уровни воды, перепад высот, длину и диаметр труб.
2. Составьте график. Укажите объём воды в сутки, часы полива и необходимость работы после заката.
3. Выберите насос по рабочей точке. Сопоставьте расход и напор, а не только максимальные значения.
4. Сравните две схемы. Для дневной перекачки проверьте насос постоянного тока, для существующей бытовой линии — насос 230 В с инвертором.
5. Рассчитайте массив. Суточную энергию разделите на пиковые солнечные часы и добавьте запас на облачность и потери.
6. Добавьте автоматику. Обязательны уровни, сухой ход, защита двигателя и безопасное отключение.
7. Проверьте участок. Уберите затенение, оцените ветер, дренаж, заземление и доступ для обслуживания.

Если станция питает не только насос, а ещё дом, сначала разделите нагрузки. Водяной насос можно включать по сигналу избытка солнечной энергии, чтобы он не конкурировал с холодильником, кондиционером или зарядкой аккумулятора. О принципах автоматизации нагрузки можно прочитать в материале про умный дом и солнечную станцию в Сочи.

Частые ошибки при подключении насоса к панелям

• Соединить панель напрямую с насосом 230 В. Нужен инвертор или специальный контроллер.
• Взять панели ровно по мощности двигателя. Номинал насоса не учитывает преобразование, пуск и слабое солнце.
• Игнорировать напор. На длинной линии расход может оказаться в несколько раз ниже обещанного.
• Отказаться от бака. Без водяного накопителя облака приводят к частым остановкам и пускам.
• Не поставить защиту от сухого хода. Пустая скважина или забитый фильтр быстро повреждают насос.
• Оставить соединители под дождём. Влажный морской воздух ускоряет коррозию и повышает риск утечки.

Отдельно проверьте, что насос не создаёт коротких циклов: частые включения сокращают ресурс двигателя и реле. Настройте разницу между нижним и верхним уровнем, установите задержку повторного запуска и предусмотрите ручной режим обслуживания.

Итог: как подобрать солнечные панели для насоса в Сочи

Солнечные панели для насоса в Сочи лучше проектировать как связку «выработка — преобразование — вода», а не как набор отдельных устройств. Для дневного полива чаще всего достаточно панелей, контроллера и насоса постоянного тока, работающего на накопительный бак. Для бытового насоса 230 В потребуется инвертор с запасом по пусковой мощности. Аккумулятор нужен только при ночной работе, резервном давлении или особых требованиях к автономности.

Точный результат определяют не рекламные цифры, а напор, расход, тени, рельеф и режим потребления. В прибрежном Сочи учитывайте влажность и солевой аэрозоль, в горных районах — перепады высот, облачность, ветер и доступ к оборудованию. Правильно рассчитанная система уменьшает нагрузку на сеть, автоматизирует полив и превращает солнечную энергию в запас воды без лишних циклов зарядки.

Перед покупкой снимите параметры источника и насоса, проверьте рабочую точку, нарисуйте схему защиты и оцените фактическое солнце на участке. Если есть сомнения в кабеле, заземлении или подборе преобразователя, поручите проект специалисту: ошибка на стороне постоянного тока может быть опасной и дорогой в ремонте.
