Заземление и молниезащита солнечной электростанции: нормы, оборудование, монтаж

Зачем солнечной электростанции заземление и молниезащита

Солнечные панели на крыше — это десятки квадратных метров металлоконструкций, возвышающихся над домом. По сути, это идеальная мишень для молнии. И даже если прямой удар не случился, наведённое напряжение от близкого разряда способно выжечь инвертор за миллисекунды. А замена инвертора — минус 40 000–120 000 ₽ из семейного бюджета.

Статистика неумолима: в России ежегодно происходит около 1,4 миллиона грозовых разрядов. Сочи и Черноморское побережье — один из самых грозоопасных регионов страны: до 60 грозовых дней в году. Для сравнения — в Москве их около 25. Это значит, что сочинская солнечная станция без молниезащиты рискует в 2–3 раза сильнее, чем такая же в Подмосковье.

Заземление и молниезащита — не опция и не «дополнительное оборудование». Это обязательный элемент любой солнечной электростанции, без которого её просто не примут в эксплуатацию. Разберёмся, что требует закон, какое оборудование нужно и как всё это монтируется на практике.

Нормативная база: что говорят ПУЭ и ГОСТы

В России требования к заземлению и молниезащите солнечных электростанций регулируются несколькими документами. Специального ГОСТа именно для фотовольтаики пока нет, поэтому применяются общие нормы для электроустановок и зданий:

• ПУЭ, Глава 1.7 — «Заземление и защитные меры электробезопасности». Базовый документ. Для сети 380/220 В сопротивление заземляющего устройства не должно превышать 4 Ом при удельном сопротивлении грунта ρ ≤ 100 Ом·м. Если грунт сложный (скала, песок), норма умножается на ρ/100, но не более чем в 10 раз.
• СО 153-34.21.122-2003 — инструкция по молниезащите зданий и сооружений. Делит объекты на три уровня защиты (I, II, III). Частный дом с СЭС — это обычно III уровень, но с повышающим коэффициентом из-за горючести кровли и наличия электрооборудования на крыше.
• ГОСТ Р МЭК 62561-2014 — требования к компонентам молниезащиты (токоотводы, зажимы, соединители).
• ГОСТ Р 50571.7.712-2013 — «Электроустановки зданий. Требования к фотоэлектрическим системам». Требует заземления всех металлических частей панелей и монтажных конструкций, а также установки УЗИП на цепях постоянного и переменного тока.

Три контура защиты: рабочее, защитное, молниезащитное

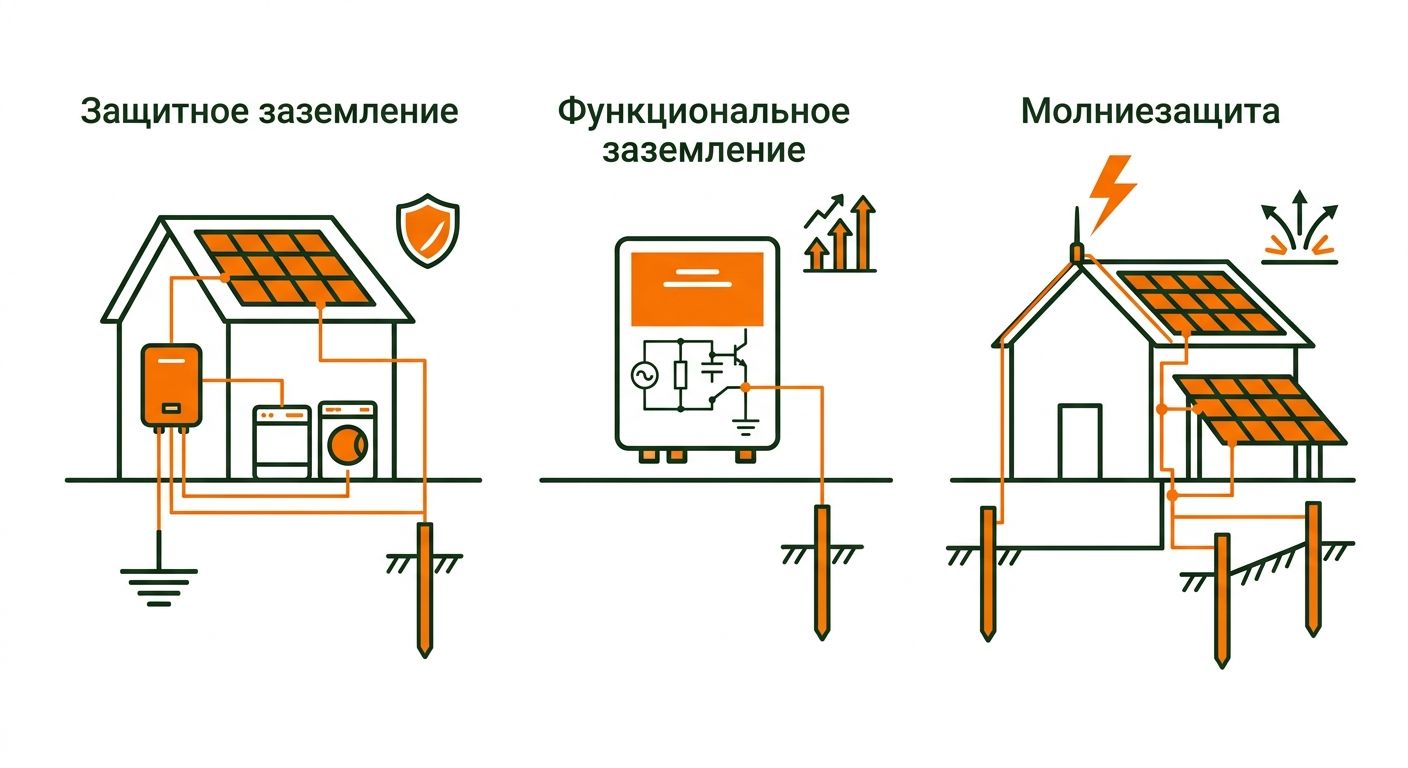

В солнечной энергетике заземление решает три задачи — и для каждой нужен свой контур (или грамотно объединённый общий):

Защитное заземление — соединяет с землёй все металлические корпуса оборудования: рамы панелей, монтажные профили, корпус инвертора. Если внутри инвертора пробьёт изоляцию и фаза попадёт на корпус, ток уйдёт в землю через заземлитель, а не через человека. Плюс сработает автомат защиты. Норма: ≤ 4 Ом.

Рабочее (функциональное) заземление — нужно некоторым инверторам для корректной работы. Особенно это касается безтрансформаторных моделей: у них нет гальванической развязки между DC и AC, и без заземления на панелях относительно земли появляется ёмкостное напряжение, которое ускоряет PID-деградацию (Potential Induced Degradation — падение мощности из-за утечек).

Молниезащитное заземление — отводит ток молнии в землю. Токи здесь колоссальные: прямой удар — это 10 000–200 000 А за микросекунды. Обычный «бытовой» контур из трёх уголков может не справиться — сопротивление должно быть минимальным, а сечение токоотводов — достаточным для прохождения импульса без расплавления.

Конструкция контура заземления: материалы и расчёт

Классический контур заземления для частного дома — это треугольник из трёх вертикальных электродов, соединённых горизонтальной полосой. Электроды забиваются в землю, полоса приваривается и выводится в дом. Но для СЭС есть нюансы:

Материалы

• Вертикальные электроды: стальной уголок 50×50×5 мм, длина 2,5–3 метра. Либо оцинкованный стержень диаметром 16–18 мм. Медь (стержень 14 мм) — дороже, но долговечнее и с лучшей проводимостью. В кислых грунтах Сочи сталь корродирует за 7–10 лет, медь служит 30+.
• Горизонтальная полоса: стальная 40×4 мм или медная 25×3 мм. Соединяет электроды по периметру. Глубина заложения — 0,5–0,7 м (ниже промерзания, которое в Сочи всего 10–20 см — но правило общее).
• Токоотвод от контура к дому: медный провод сечением не менее 16 мм² или стальная полоса 40×4 мм. Поднимается по стене и заводится на главную заземляющую шину (ГЗШ) в щитке.

Расчёт сопротивления

Сопротивление одиночного вертикального электрода вычисляется по формуле:

R = (ρ / 2πL) × ln(4L / d)

где ρ — удельное сопротивление грунта (Ом·м), L — длина электрода (м), d — диаметр (м). Для уголка 50×50 эквивалентный диаметр ≈ 0,95 × ширина полки = 0,048 м.

Пример для Сочи: грунт в прибрежной зоне — суглинок с ρ ≈ 80–120 Ом·м. Электрод 3 м, уголок 50×50. R₁ ≈ (100 / (2×3,14×3)) × ln(4×3 / 0,048) ≈ 5,3 × 5,5 ≈ 29 Ом — один электрод. Три таких в треугольнике с расстоянием 3 м дают общее сопротивление около 10–11 Ом (с учётом коэффициента экранирования ~0,8). Это выше нормы в 4 Ом.

Решение: либо добавить ещё 2–3 электрода, либо использовать глубинное заземление (стержень 6–9 м), либо обработать грунт электролитическим составом. В скальных грунтах горного Сочи (Красная Поляна, Ахштырь) сопротивление может быть в разы выше — там без глубинного заземления не обойтись.

Молниезащита солнечных панелей: внешняя и внутренняя

Молниезащита делится на две независимые, но тесно связанные системы:

Внешняя молниезащита: молниеприёмники

Задача — перехватить прямой удар молнии и безопасно отвести ток в землю, минуя панели и оборудование. Основной принцип — зона защиты: молниеотвод создаёт вокруг себя конус, внутри которого поражение молнией маловероятно.

Для дома с солнечными панелями на крыше применяют:

• Стержневые молниеотводы (один или несколько) — устанавливаются на коньке крыши или на отдельных мачтах. Высота подбирается так, чтобы все панели оказались в зоне защиты. Для скатной крыши площадью 80–120 м² обычно хватает двух стержней по 2–2,5 м над коньком.
• Тросовая система — стальной трос диаметром 8–10 мм натягивается вдоль конька на опорах высотой 0,5–1 м. Проще в монтаже, но требует тщательного крепления (ветровая нагрузка в Сочи — до 48 м/с в шторм).

Критическое правило: молниеприёмники НЕ должны затенять панели. Даже тонкий стержень, отбрасывая тень на панель, снижает выработку всего стринга на 5–15%. Размещайте молниеотводы с северной стороны или на таком расстоянии, чтобы тень не попадала на рабочую поверхность в солнечные часы (10:00–16:00).

Внутренняя молниезащита: УЗИП

Даже если молния ударила не в дом, а на расстоянии до 1–2 км, электромагнитный импульс наводит в проводах перенапряжение в тысячи вольт. Инвертор, рассчитанный на 600–1000 В DC, такого не держит. Здесь вступает в игру внутренняя защита — УЗИП (устройство защиты от импульсных перенапряжений).

УЗИП делятся на классы (по ГОСТ Р МЭК 61643):

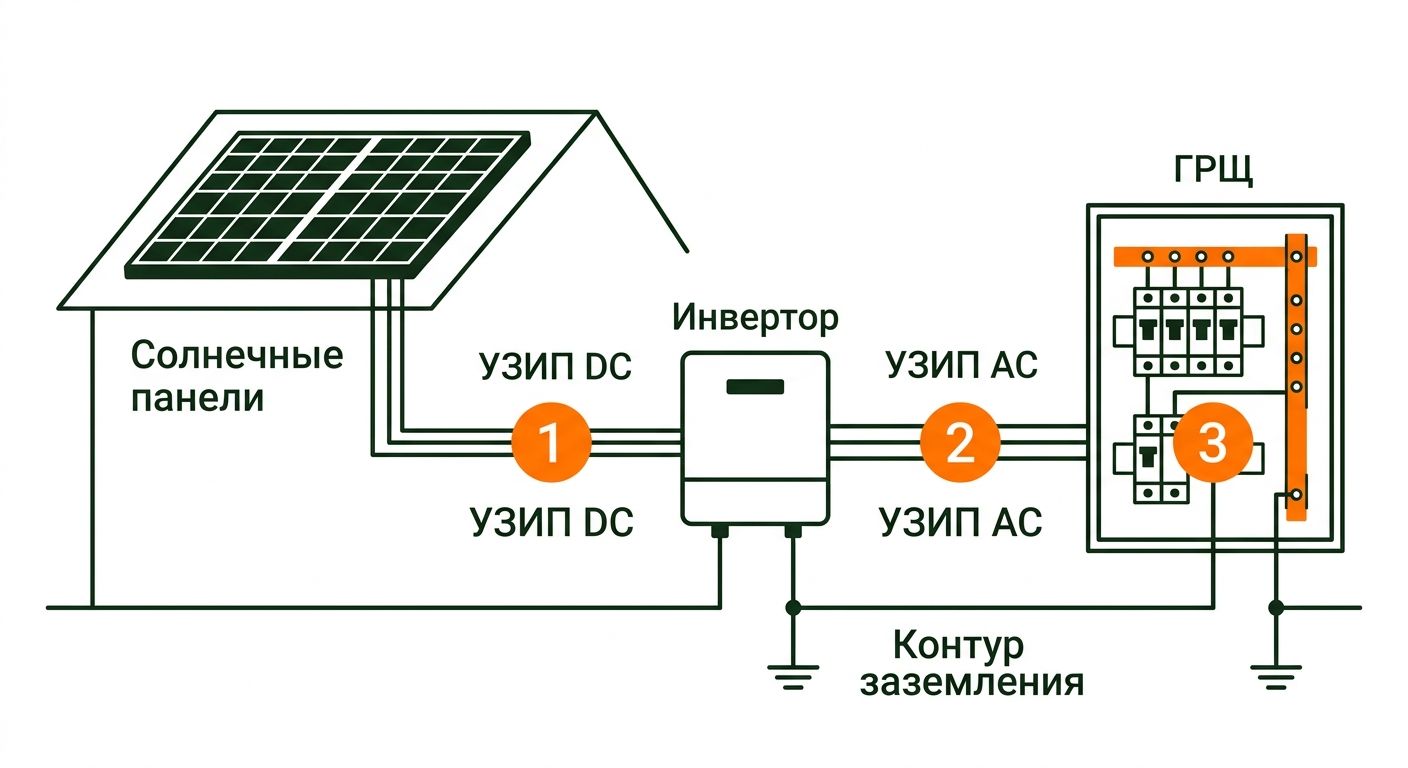

Для солнечной станции УЗИП ставят в трёх точках:

1. На вводе от панелей (DC-сторона) — между плюсом и минусом, и между каждым полюсом и землёй. Защищает MPPT-входы инвертора. Комбинированные УЗИП I+II класса.
2. На выходе инвертора (AC-сторона) — в распредщите, между фазами и землёй. Обычно класс II.
3. На вводе в дом (ГРЩ) — класс I, защита всей домашней сети от импульса из внешней линии.

Соединение всего в единую систему

Все три подсистемы — защитное заземление, молниезащита и УЗИП — должны работать как единое целое. Принципиальная схема выглядит так:

1. Стержневой молниеотвод на коньке → токоотвод (сталь 8 мм или медь 16 мм²) → напрямую к контуру заземления. Путь должен быть кратчайшим и без петель.
2. Рамы панелей и монтажные профили → провод заземления (медь 6–10 мм²) → общая шина заземления в инверторном щитке → контур.
3. Корпус инвертора → шина PE → контур.
4. УЗИП DC (вход панелей) → подключены между DC+/DC−/PE. При пробое шунтируют импульс на землю.
5. УЗИП AC (выход инвертора и ГРЩ) → аналогично, между фазой/нейтралью и PE.

Критическое правило: все заземляющие проводники должны сходиться на одной ГЗШ (главная заземляющая шина) в вводном щите. От ГЗШ — один проводник к контуру заземления. Это называется системой уравнивания потенциалов — без неё при ударе молнии между разными «землями» возникнет разность потенциалов в тысячи вольт, которая пробьёт изоляцию оборудования.

Особенности монтажа в Сочи и горных районах

Сочинский регион предъявляет повышенные требования к заземлению и молниезащите по четырём причинам:

1. Экстремальная грозовая активность. 50–60 грозовых дней в году — это уровень тропического климата. Прямой удар молнии в незащищённый дом в Сочи — не гипотетический сценарий, а статистическая закономерность с периодом 7–15 лет. Плотность разрядов на землю — 5–7 на км² в год (против 2–3 в Москве).

2. Сложные грунты. В прибрежной полосе (Адлер, Имеретинка, Центр Сочи) преобладают суглинки и галечники — сопротивление 80–200 Ом·м, контур из 3–5 электродов обычно даёт 4–8 Ом. В горах (Красная Поляна, Медовеевка, Ахштырь) — скальные породы и известняки с ρ > 300 Ом·м. Здесь обычные вертикальные электроды бесполезны: нужно глубинное заземление (стержни 6–12 м) либо закладка контура в привозной грунт с обработкой электролитом.

3. Высокая коррозионная активность. Морской воздух + высокая влажность + температура + кислотные дожди из-за сероводорода (рядом Мацеста) — стальные элементы без антикоррозионной защиты деградируют в 2–3 раза быстрее, чем в средней полосе. Настоятельная рекомендация: медь или оцинкованная сталь с горячим цинкованием (толщина слоя не менее 70 мкм).

4. Штормовые ветры. Ветровая нагрузка до 48 м/с (смерч в Лоо в 2022 году). Молниеприёмники и токоотводы должны иметь усиленное крепление. Тросовая система молниезащиты без дополнительных растяжек при таком ветре превращается в антенну с риском обрыва.

Сколько стоит заземление и молниезащита: реальный бюджет

Приведём расклад для частного дома в Сочи (кровля 120 м², 15–20 панелей, инвертор 8 кВт):

Это порядка 7–10% от стоимости всей солнечной станции. Много? Теперь сравните: замена инвертора после грозы — от 60 000 ₽. Замена инвертора + нескольких панелей + ремонт кровли после прямого удара — от 150 000 ₽. Пожар от искрообразования на плохом контакте заземления — цена дома. Вывод очевиден.

Типичные ошибки при монтаже

Основываясь на десятках выездов «Гелиосферы» для диагностики и ремонта СЭС в Сочи, перечислим самые частые промахи:

Ошибка 1: «Земля — это просто штырь в земле». Один уголок 2 метра, забитый кувалдой, даёт сопротивление 30–100 Ом — бесполезно для защиты. Инвертор при этом «видит» землю, но при аварии ток не уйдёт — автомат не сработает, а корпус окажется под напряжением.

Ошибка 2: Раздельные контуры заземления. Один контур для молниезащиты, другой для дома, третий для инвертора — и все на расстоянии 2–5 метров. При ударе молнии в «молниезащитный» контур его потенциал подскакивает до десятков киловольт, а «домашний» остаётся на нуле. Разность потенциалов между ними пробивает изоляцию всего, что между ними включено — инвертор, холодильник, телевизор.

Ошибка 3: УЗИП — только на входе в дом. Забывают про DC-сторону. Импульс, наведённый на длинные кабели от панелей к инвертору (а это 15–30 метров провода под крышей — идеальная антенна), приходит прямо на MPPT-входы. А они — самая чувствительная и дорогая часть инвертора.

Ошибка 4: Затенение панелей молниеотводами. Установили два метровых стержня с южной стороны ската — и утром/вечером тень падает на нижний ряд панелей. Потеря выработки — 8–12% годовых. За 25 лет службы панелей это сотни тысяч рублей недополученной энергии.

Ошибка 5: Болтовые соединения без сварки в контуре. Контур заземления должен быть сварен — болты в земле окисляются за 2–3 года, и сопротивление контакта растёт в десятки раз. Исключение — специальные зажимы из нержавейки для модульных глубинных заземлителей.

Как проверить качество заземления

После монтажа контура заземления обязательно проведите измерение сопротивления. Для этого нужен специальный прибор — измеритель сопротивления заземления (например, ИС-10, ИС-20, Fluke 1625). Мультиметр для этого НЕ подходит — он измеряет сопротивление на постоянном токе, а заземление работает на переменном и импульсном.

Методика измерения — трёхэлектродная схема (метод амперметра-вольтметра): вспомогательный электрод и потенциальный зонд забиваются на расстоянии 20 и 10 метров от измеряемого контура. Прибор пропускает ток и измеряет падение напряжения, вычисляя сопротивление растеканию.

Измерения нужно проводить в сухую погоду (летом, после недели без дождей) — влажный грунт даёт заниженные показания, и зимой сопротивление может оказаться выше нормы.

Для Сочи и южных регионов также рекомендуется раз в 3–5 лет проводить визуальный осмотр контура: откопать контрольную точку соединения полосы с электродом, проверить коррозию, измерить остаточное сечение. Профилактика стоит 2 000–3 000 ₽ — замена контура через 10 лет обойдётся в 30 000–40 000 ₽.

Заключение: безопасность не продаётся со скидкой

Заземление и молниезащита — это не «допы», которые можно отложить до лучших времён. Это фундамент безопасности солнечной электростанции — такой же обязательный, как тормоза в автомобиле. Экономия на контуре заземления и УЗИП — это игра в русскую рулетку с грозовым небом Сочи.

Правильно спроектированная и смонтированная система защиты стоит 50 000–60 000 ₽ и служит 15–25 лет. За это время она предотвратит минимум одно повреждение инвертора и, возможно, спасёт дом от пожара при прямом ударе молнии. С чисто финансовой точки зрения — это одна из самых выгодных «инвестиций» в составе солнечной станции.

Если вы планируете установку СЭС в Сочи или на Черноморском побережье, приходите в «Гелиосферу». Мы не просто поставим панели и инвертор — мы сделаем проект с расчётом контура заземления под ваш грунт, подберём УЗИП под конкретную модель инвертора, смонтируем внешнюю молниезащиту без затенения панелей и проведём замеры сопротивления с выдачей протокола. Потому что безопасность — это то, на чём нельзя экономить.
