Мониторинг солнечной электростанции: как читать данные и находить потери

Панели на крыше вырабатывают электричество молча. Если один раз в месяц посмотреть на счётчик, можно заметить только крупный сбой: станция перестала выдавать энергию или приложение не открывается. Гораздо чаще проблема развивается постепенно: одна строка панелей затеняется кипарисом, разъём нагревается, инвертор уходит в ограничение по температуре, а фактическое потребление дома растёт из-за кондиционеров и насоса.

Система мониторинга превращает солнечную электростанцию из «чёрного ящика» в понятный набор показателей. В этой статье разберём, какие данные действительно нужны владельцу, чем отличаются бытовой и профессиональный контроль, как читать графики и какие особенности учитывать на побережье и в горных районах Сочи.

Поэтому ориентироваться только на паспортную мощность панелей неправильно. В реальной системе часть энергии теряется на нагреве, кабелях, преобразовании и ограничении по сети. Мониторинг помогает видеть именно полезный результат — сколько киловатт‑часов дошло до дома, сколько накоплено и сколько пришлось взять из сети.

Такой подход особенно полезен при сезонной смене режимов: летом растёт нагрузка кондиционеров и бассейна, осенью меняется высота солнца, а зимой становятся заметны ограничения батареи и сети. История за несколько месяцев позволяет отличить разовую погоду от устойчивой технической проблемы.

Что именно должен показывать мониторинг

Хороший мониторинг отвечает на четыре практических вопроса: сколько станция произвела сегодня, сколько энергии дом потребил, что ушло в аккумулятор или сеть и есть ли отклонения от обычного режима. Для этого важно видеть не только текущую мощность в ваттах, но и накопленные значения в киловатт‑часах.

Если в приложении есть только «сегодня произведено 18 кВт·ч», это полезно, но недостаточно для поиска причин. Например, в пасмурный день небольшая выработка нормальна, а вот резкое падение мощности в ясный полдень требует проверки. Чем больше компонентов в системе — несколько MPPT, аккумуляторный блок, генератор или резервная линия, — тем важнее раздельные измерения.

Как устроена схема передачи данных

Большинство современных инверторов собирают базовую телеметрию: напряжение, ток, мощность, температуру и коды ошибок. Данные передаются через встроенный Wi‑Fi, кабель Ethernet, отдельный модуль связи или протокол RS485. Затем приложение отправляет показания в облачный кабинет, где строятся графики и сохраняется история.

Для дома в Сочи лучше не полагаться только на Wi‑Fi от роутера, расположенного далеко от технического помещения. Толстые стены, металлические конструкции и влажная среда могут ухудшать сигнал. Если связь нестабильна, используйте Ethernet, внешний узел доступа или локальный регистратор с передачей данных через мобильную сеть. Потеря интернета не должна останавливать выработку: инвертор продолжает работать по своим настройкам, а после восстановления канала часть устройств догружает накопленную историю.

Отдельный счётчик по вводу нужен, когда требуется видеть энергобаланс всего дома. Показания самого инвертора не всегда равны реальной отдаче в сеть: он может не знать, что происходит на стороне переменного тока после распределительного щита. Счётчик измеряет направление потока и позволяет отличить собственное потребление от экспорта.

Какие уровни контроля бывают

Приложение инвертора

Это базовый и самый доступный вариант. Владелец видит текущую мощность, выработку, состояние сети и сообщения об ошибках. Для небольшой сетевой станции без аккумулятора такого уровня часто достаточно. Проверьте, как приложение хранит историю, можно ли выгрузить данные и кто получает доступ к учётной записи.

Счётчик и домашний энергомонитор

Такой уровень добавляет измерение на вводе и иногда — на отдельных линиях. Он показывает реальное потребление дома, пики нагрузки и направление энергии. Это особенно полезно, если в Сочи одновременно работают кондиционеры, бассейновый насос, бойлер и зарядка электромобиля. Для рекомендаций по переносу нагрузок можно изучить материал об управлении потреблением солнечной станции.

Профессиональный регистратор

Регистратор объединяет несколько инверторов, счётчики, метеодатчики и аккумуляторные модули. Он подходит для большого частного дома, гостевого объекта или коммерческой площадки. В нём можно настроить уведомления по порогам, хранить длинную историю и сравнивать фактическую генерацию с расчётной. Цена выше, зато диагностика не зависит от одного фирменного приложения.

Как читать график выработки в течение дня

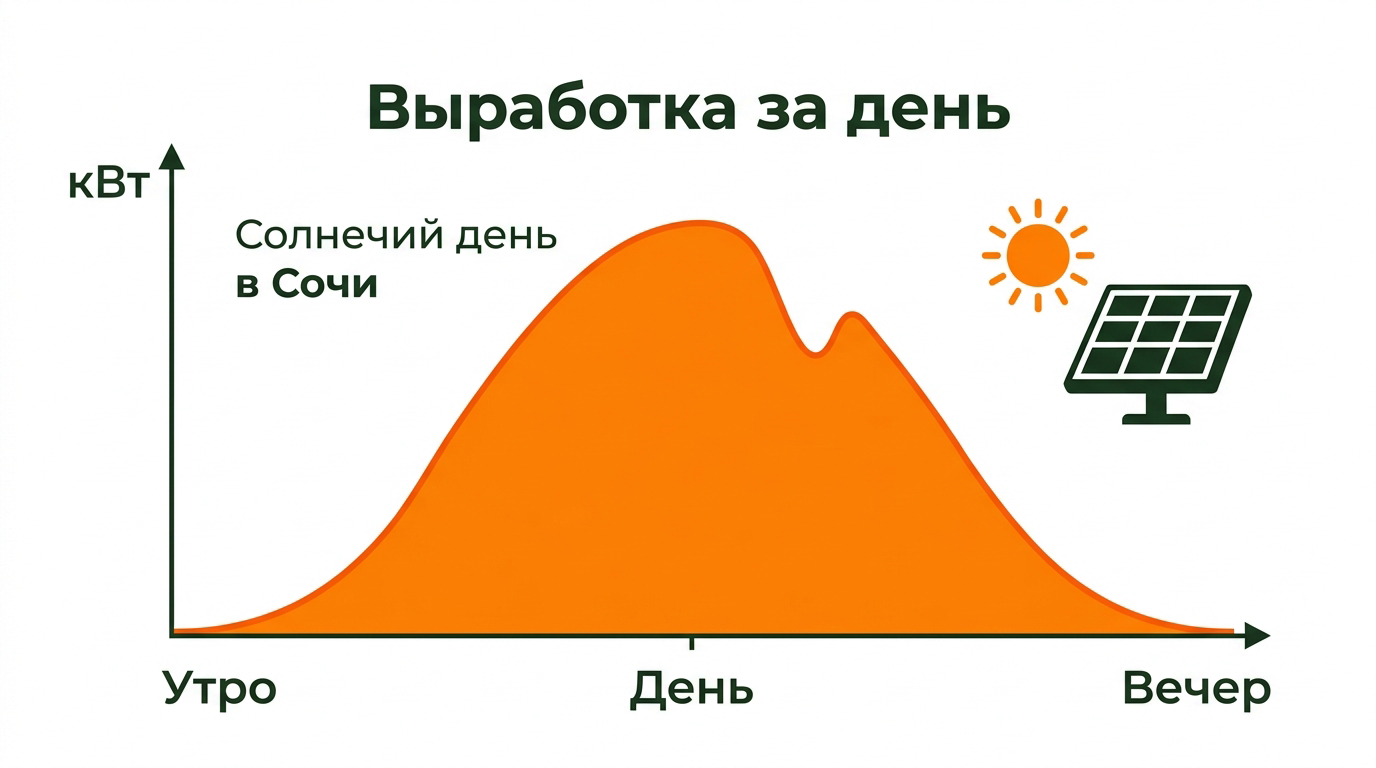

В ясный день кривая солнечной генерации обычно начинается с небольшого подъёма утром, достигает максимума около середины светового дня и снижается к вечеру. Её форма не обязана быть идеальным куполом: облака, тени и режимы ограничения мощности создают «зубцы». Важнее сравнивать похожие дни и учитывать ориентацию скатов.

Для иллюстрации возьмём станцию мощностью 10 кВт в Сочи. В ясный июньский день она может выдать около 45–55 кВт·ч, если крыша хорошо ориентирована, нет затенения и системные потери находятся в обычном диапазоне. В декабре при облачности результат может быть в несколько раз ниже. Это не доказательство неисправности, поэтому дневной график всегда сопоставляют с погодой и сезонной нормой.

Мониторинг аккумулятора и резервной линии

В гибридной системе приложение должно разделять энергию панелей, батареи и внешней сети. Если виден только общий процент заряда, владелец не поймёт, почему батарея быстро разряжается или не заряжается до заданного уровня. Нужны графики тока, мощности и температуры, а также журнал ограничений BMS.

Полезно настроить два порога. Первый предупреждает, что заряд опустился ниже рабочего резерва, например 25–30%. Второй сообщает о критическом уровне, при котором система готова перейти на сеть или отключить второстепенные нагрузки. Конкретные значения зависят от химии батареи, настроек производителя и цели резервирования. Не переносите параметры LiFePO4 на AGM или GEL: у технологий разные напряжения и допустимые режимы.

В горных районах Сочи зимой особенно важна температура батареи. В холодном помещении литиевый блок может запретить заряд, хотя панели и инвертор исправны. Уведомление «заряд ограничен по температуре» полезнее, чем сообщение «низкая выработка»: оно сразу указывает направление проверки. О выборе накопителя и его полезной ёмкости рассказывает статья про LiFePO4, AGM и GEL.

Автоматические уведомления: что включить

Слишком большое количество уведомлений быстро превращает мониторинг в спам. Оставьте только события, которые требуют действия или могут привести к потере энергии.

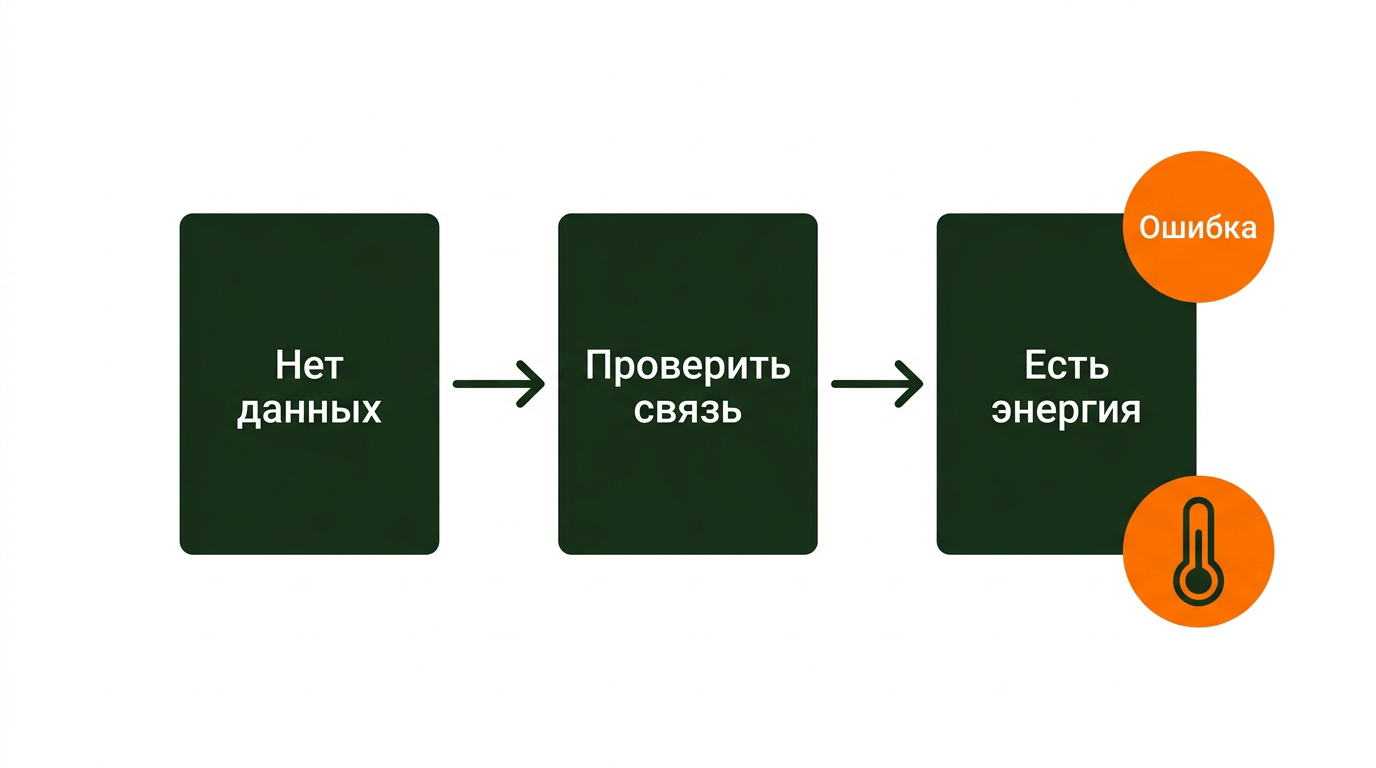

Уведомление о потере связи нужно отличать от аварии оборудования. Если приложение не получает данные, сначала проверьте роутер, кабель и питание регистратора. Если в доме есть отдельный счётчик с локальным экраном, сравните его показания с приложением. Такой простой контроль помогает не вызывать монтажника из-за временного сбоя интернета.

Пример расчёта отклонения для дома в Сочи

Допустим, расчётная выработка станции 8 кВт в ясный майский день составляет 42 кВт·ч, а мониторинг показывает 31 кВт·ч. Отклонение равно 11 кВт·ч, или около 26%. Одного числа недостаточно для вывода: нужно посмотреть, была ли облачность, не работало ли ограничение экспорта и не ушла ли часть энергии напрямую в мощную нагрузку.

После такой первичной проверки можно понять, нужна ли очная диагностика. Не стоит самостоятельно вскрывать инвертор или подтягивать силовые соединения под напряжением. Для вопросов по кабелям, предохранителям и защите полезно свериться с материалом о солнечных кабелях и защите, но монтаж и измерения выполняет специалист.

Как выбрать оборудование для мониторинга

Начните с перечня компонентов: инвертор, аккумулятор, счётчик ввода, резервный щит и дополнительные генераторы. Затем проверьте совместимость интерфейсов. Wi‑Fi удобен для небольшой системы, Ethernet стабильнее, RS485 подходит для локальной промышленной связи, а Modbus позволяет передавать данные в собственную систему автоматизации.

Обратите внимание на хранение истории. Если данные доступны только за последние 30 дней, будет сложно сравнивать сезоны. Важны экспорт в CSV или API, понятные единицы измерения, раздельные графики по MPPT и корректное отображение часового пояса. Для удалённого объекта полезен резервный канал связи и локальная память регистратора.

Не покупайте отдельный датчик только ради большого числа на экране. Каждый измерительный канал должен отвечать на конкретный вопрос: где возникла потеря энергии, какая линия перегружена или хватит ли резерва при отключении. Такая логика снижает стоимость и делает данные полезными.

Безопасность данных и удалённый доступ

Мониторинг связан не только с удобством, но и с безопасностью. Не передавайте пароль от облачного кабинета подрядчикам в общем чате и не оставляйте заводские учётные данные на роутере. Включите двухфакторную авторизацию, если её поддерживает сервис, назначьте отдельные права для владельца и монтажной организации и регулярно проверяйте список активных устройств.

Данные о выработке и потреблении не дают прямого доступа к силовой части станции, но скомпрометированная учётная запись иногда позволяет изменить расписание заряда, пределы экспорта или режим резервирования. Поэтому удалённое управление стоит включать только для тех функций, которыми вы действительно пользуетесь. Критические настройки лучше менять после проверки инструкции и фиксировать исходные значения.

Для постоянного дома полезно иметь локальный способ посмотреть состояние оборудования даже при отключении интернета: экран инвертора, локальную страницу регистратора или отдельный счётчик. Так вы отличите отсутствие связи от отсутствия генерации. Если станция установлена на гостевом доме или в небольшом отеле, ограничьте доступ к просмотру коммерческих данных и заранее определите, кто получает аварийные уведомления.

Чек-лист владельца солнечной станции

Мониторинг не заменяет осмотр оборудования, но помогает сделать его своевременным и адресным. В Сочи нужно учитывать морскую влажность, пыль, тени от растительности и высокую летнюю температуру. В Красной Поляне добавьте контроль снега, холодного запуска и доступности связи в горном рельефе.

Итог

Для большинства частных солнечных станций достаточно начать с приложения инвертора, а затем добавить счётчик по вводу и уведомления по критическим событиям. Такой комплект уже показывает выработку, потребление, обмен с сетью и состояние резервной батареи. Если объект большой или важна детальная диагностика, переходите к регистратору с раздельными каналами и выгрузкой истории.

Главная ценность мониторинга — не красивый график, а возможность вовремя заметить отклонение и понять его причину. Сравнивайте похожие дни, учитывайте погоду, не путайте потерю связи с отказом инвертора и не меняйте настройки без проверки документации. Тогда солнечная станция будет работать предсказуемо, а крыша дома в Сочи даст максимум энергии в течение всего года.
