Солнечные кабели и защита: как безопасно подключить панели к инвертору

Панели и инвертор часто воспринимают как главные элементы солнечной электростанции, а кабель и защиту оставляют «на потом». Это опасная экономия. На стороне постоянного тока кабель работает под солнечным напряжением даже после отключения инвертора, а плохой контакт в разъёме может нагреваться месяцами. Для влажного климата Сочи добавляются соль в воздухе, ультрафиолет, ливни и ветровая нагрузка.

В этой статье разберём, как подобрать солнечный кабель, соединители, предохранители и защиту от импульсных перенапряжений. Примеры приведены для частного дома и небольшой станции: перед монтажом конкретного объекта расчёт должен проверить квалифицированный специалист.

Почему обычный провод не подходит для панелей

Фотоэлектрический кабель прокладывают снаружи, на крыше или в неотапливаемом техническом помещении. Обычный бытовой провод быстро стареет под ультрафиолетом, теряет гибкость от перепадов температуры и может потрескаться в месте изгиба. У солнечного кабеля двойная изоляция, стойкость к ультрафиолету и озону, а также рабочий диапазон температур, рассчитанный на улицу.

Для постоянного тока особенно важна целостность изоляции: дуга не гаснет так же легко, как переменный ток. Поэтому используют кабель с маркировкой для фотоэлектрических систем, например сечением 4 или 6 мм², и прокладывают его без острых перегибов и натяжения.

Из чего состоит безопасная кабельная трасса

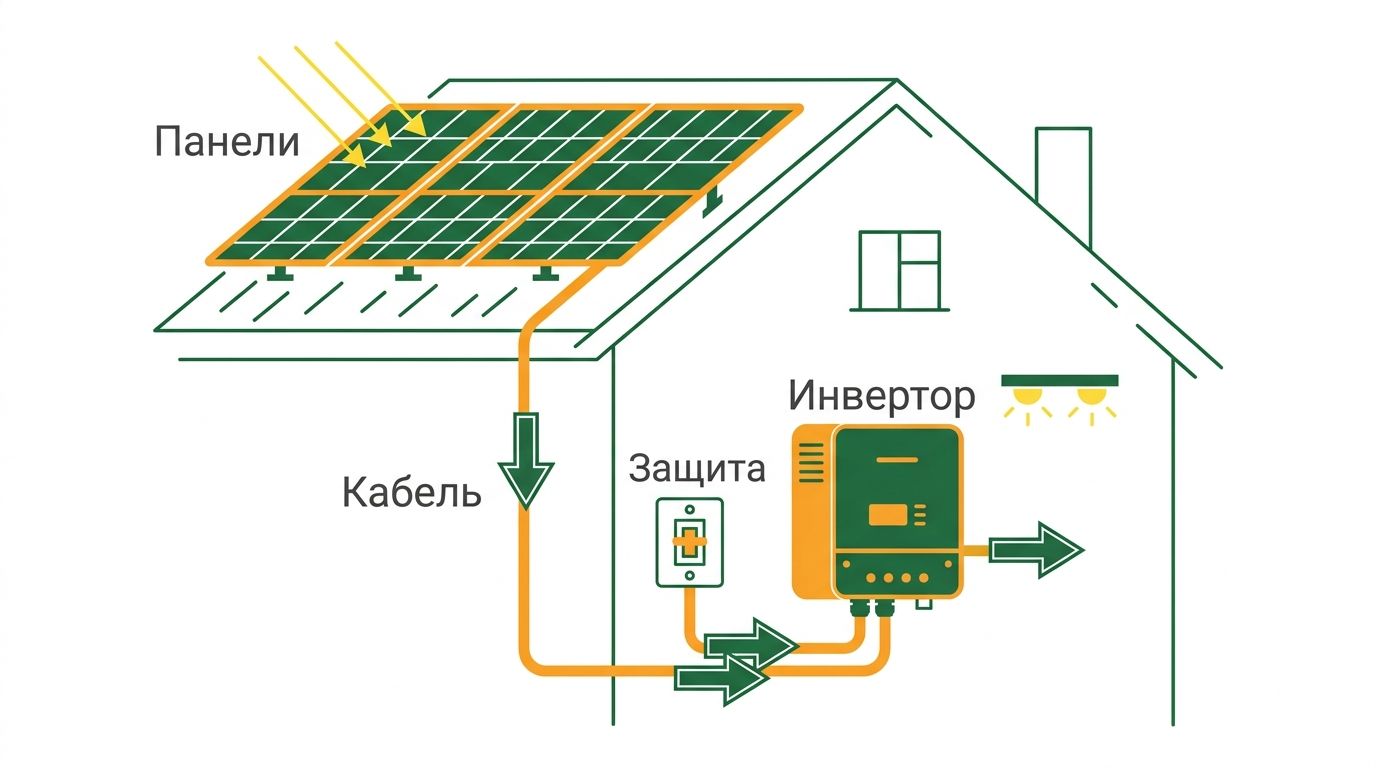

В типичной станции есть несколько участков: кабели от каждой цепочки панелей до распределительной коробки, общий участок до инвертора, а затем переменный кабель от инвертора до щита дома. У каждого участка свои требования к напряжению, току и защите.

• Сторона постоянного тока. Используются специальные двухжильные фотоэлектрические кабели, разъёмы одного совместимого стандарта и маркировка «плюс» и «минус».
• Сторона переменного тока. Сечение выбирают по мощности инвертора, длине линии и способу прокладки; линия защищается автоматом и устройством защитного отключения по проекту.
• Заземление. Рамы панелей, металлические конструкции и корпус оборудования соединяют с защитным проводником, но не используют рабочий минус панели вместо заземления.

Как рассчитать сечение кабеля

Для короткой трассы постоянного тока можно начать с тока цепочки и допустимого падения напряжения. Упрощённая формула для двухпроводной линии: S = 2 × L × I × ρ / ΔU, где S — сечение в мм², L — длина в одну сторону, I — ток, ρ — удельное сопротивление меди, а ΔU — допустимое падение напряжения в вольтах.

Допустим, от массива до инвертора 25 метров в одну сторону, ток цепочки 12 А, напряжение рабочего режима 400 В, а желаемое падение — не более 1,5%. Это 6 В. При сопротивлении меди около 0,0175 получаем примерно 1,75 мм². Ближайшее стандартное сечение — 2,5 мм², однако на крыше и при расширении станции разумнее выбрать 4 мм²: запас уменьшит нагрев и потери.

Другой пример — батарейная часть гибридной системы. При напряжении 48 В и токе 100 А даже небольшая потеря напряжения становится существенной, поэтому там нужны более толстые короткие кабели, качественные наконечники и отдельная защита. Сечение нельзя переносить с панельной цепочки на аккумуляторный участок.

Соединители: почему контакт важнее красивого монтажа

На панели обычно установлен совместимый разъём, но одинаковый внешний вид ещё не гарантирует совместимость разных производителей. Контакты могут отличаться по геометрии и усилию прижима. Лучше применять коннекторы одного типа и одного производителя, а обжим выполнять соответствующим инструментом.

Соединение должно защёлкнуться до конца. Нельзя оставлять разъём лежать в луже, подвешивать его на кабеле или делать изгиб сразу у корпуса. Вода, попавшая в незащищённое соединение, создаёт коррозию и увеличивает переходное сопротивление. В Сочи разъёмы на открытой кровле располагают так, чтобы влага стекала вниз, а кабель фиксируют клипсами, устойчивыми к ультрафиолету.

Предохранители и коммутация на стороне постоянного тока

Предохранитель нужен не для защиты панели от её собственного тока, а для защиты кабеля и соседних параллельных цепочек при аварии. Если одна цепочка подключена к инвертору напрямую и короткое замыкание не создаёт опасного обратного тока, отдельный предохранитель может быть не нужен. При нескольких параллельных цепочках расчёт меняется: ток от остальных ветвей может пойти в повреждённую.

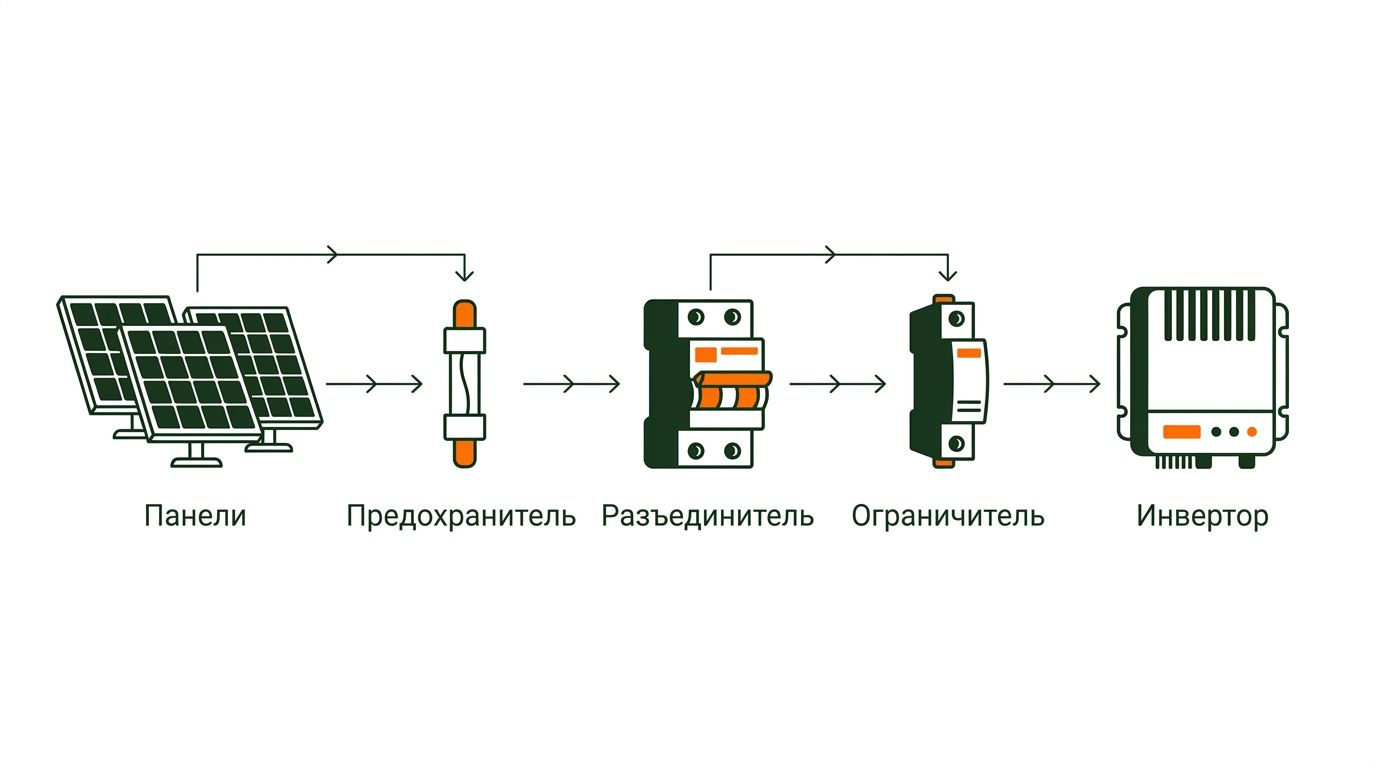

Для нескольких строк применяют распределительную коробку с предохранителями, разъединителем постоянного тока и, при необходимости, ограничителем перенапряжений. Номинал выбирают по максимальному току панели, допустимой нагрузке кабеля и требованиям инвертора, а не ставят «самый большой, который нашёлся».

1. Определите ток короткого замыкания панели и число параллельных цепочек.
2. Проверьте допустимый ток кабеля с учётом температуры и способа прокладки.
3. Выберите предохранитель и держатель для постоянного тока соответствующего напряжения.
4. Разместите коммутацию в доступном сухом корпусе и подпишите каждую ветвь.

Защита от перенапряжений и молнии

Даже если в дом не попала прямая молния, наведённый импульс способен повредить инвертор. Ограничители перенапряжений отводят импульс в систему уравнивания потенциалов. На стороне панелей применяют устройство, рассчитанное на постоянный ток и максимальное напряжение конкретной цепочки; на стороне переменного тока — отдельное устройство по схеме щита.

Чем длиннее кабель от массива до инвертора, тем важнее оценить наведённые импульсы и длину проводников до ограничителя. Подключение выполняют короткими прямыми проводниками, чтобы уменьшить индуктивность. Сама защита не заменяет молниезащиту здания и не даёт права прокладывать кабель рядом с острыми металлическими кромками.

Заземление в системе: что соединять нельзя

Металлические рамы, опорные конструкции, корпуса распределительных коробок и инвертора соединяют с защитным проводником по проекту. Сопротивление и устройство заземления проверяют измерительным прибором, а не оценивают по наличию металлического штыря в земле.

Нельзя самовольно соединять рабочий проводник постоянного тока с землёй: это зависит от схемы конкретного инвертора. Также опасно объединять защитный проводник с нулём в случайной точке. На объектах в районе Красной Поляны и на открытых склонах отдельно учитывают молниезащиту, а у побережья — коррозионную стойкость соединений.

Как прокладывать кабель на крыше в климате Сочи

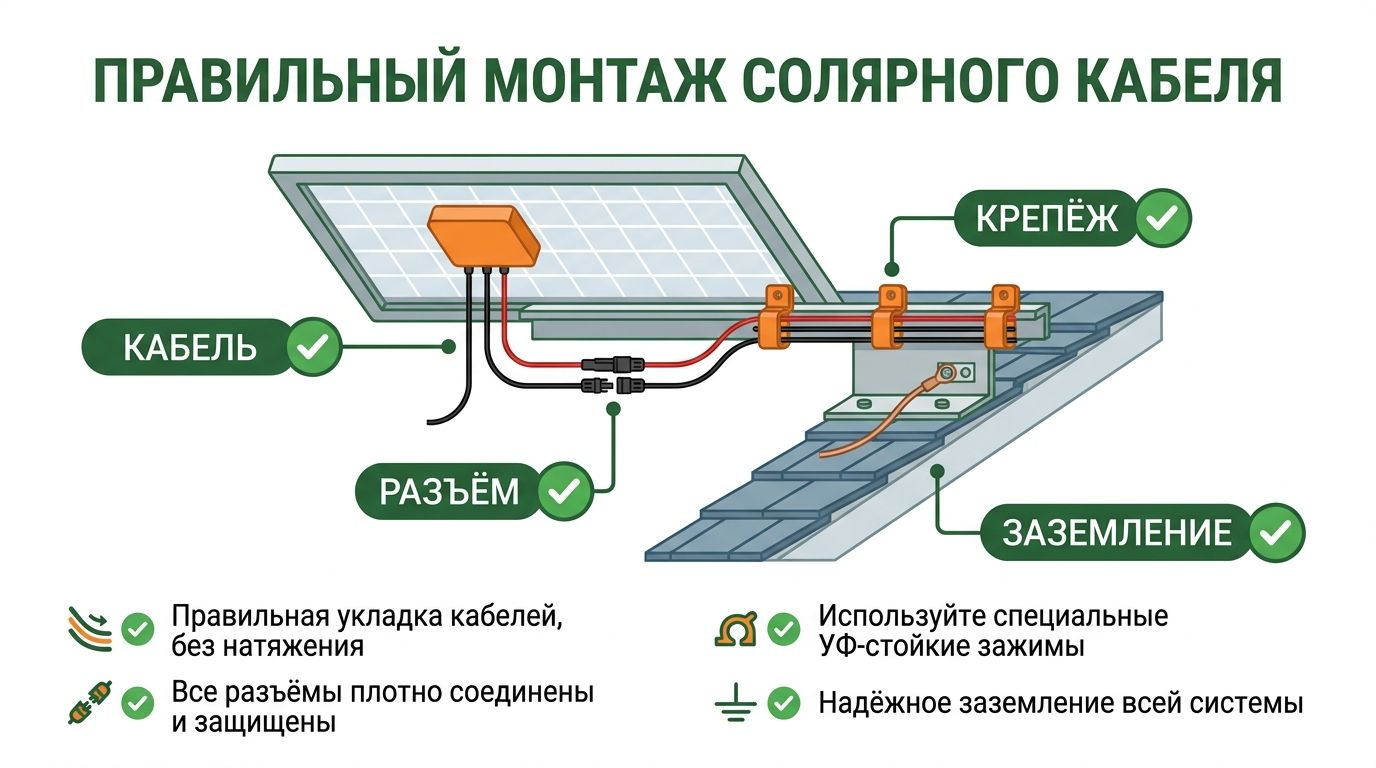

Солнечный кабель не должен лежать на черепице, касаться горячей поверхности кровли или свободно болтаться на ветру. Его крепят с небольшим запасом, не образуя петель, в которых скапливается вода. Ввод в помещение выполняют через герметичный узел, защищая место прохода от перетирания.

• Не прокладывайте плюс и минус далеко друг от друга: компактная трасса уменьшает площадь контура и наведённые помехи.
• Отделяйте кабели постоянного тока от линий связи и слаботочных систем.
• Не оставляйте запас кабеля на солнце в виде плотной горячей бухты.
• Используйте крепёж, стойкий к ультрафиолету и солёному влажному воздуху.
• Оставляйте доступ к маркировке, разъединителю и распределительной коробке для обслуживания.

Пять ошибок, которые приводят к нагреву и потерям

• Слишком маленькое сечение. Потери растут, изоляция нагревается, а выработка уменьшается.
• Разъёмы разных серий. Они могут защёлкнуться, но контакт окажется ненадёжным.
• Кабель касается кровли. Постоянный нагрев и трение сокращают срок службы изоляции.
• Защита рассчитана на переменный ток. Такой аппарат нельзя автоматически ставить в цепь панелей.
• Нет итоговой проверки. После монтажа не измеряют полярность, напряжение холостого хода, сопротивление изоляции и момент затяжки.

Отдельная ошибка — увеличивать длину панельной цепочки без проверки максимального напряжения инвертора зимой. На холоде напряжение холостого хода возрастает, и запас по максимальному входному напряжению должен быть подтверждён расчётом.

Приёмка кабельной части станции

Перед включением специалист проверяет полярность каждой цепочки, напряжение холостого хода, состояние разъёмов и целостность защитного проводника. Для крупных или ответственных объектов выполняют измерение сопротивления изоляции и тепловизионный контроль после нагрузки. В приложении инвертора сравнивают токи параллельных строк: сильное расхождение может указывать на затенение, плохой контакт или ошибку подключения.

Сфотографируйте трассы до закрытия проходов и сохраните схему с номерами цепочек. Через год это упростит обслуживание после дождей и сильного ветра. Для дома в Сочи полезно включить в ежегодный осмотр креплений и кабельных вводов проверку следов окисления.

Как выбрать комплект для станции 5 кВт

Рассмотрим практический пример для дома в пригороде Сочи. Пусть на крыше установлены панели общей мощностью 5 кВт, собранные в две последовательные цепочки, а расстояние до инвертора составляет 18 метров. В спецификации должны быть не только панели и инвертор, но и два комплекта кабеля постоянного тока сечением, подтверждённым расчётом, коннекторы, распределительная коробка, разъединитель и ограничитель перенапряжений.

Если цепочка выдаёт около 13 А, а кабель проложен в открытом воздухе с хорошим охлаждением, 4 мм² часто оказывается рабочим решением для панельной части. Но при длинной трассе, нескольких переходах через кровлю или перспективе расширения массива проектировщик может заложить 6 мм². Это не означает, что более толстый провод всегда лучше: важно, чтобы он помещался в клеммы, был правильно обжат и защищён аппаратом с подходящим номиналом.

Для переменной части 5-киловатного инвертора ток при однофазном подключении может превышать 20 А, а при трёхфазном распределяется по фазам. Поэтому сечение и автомат выбирают по паспорту конкретной модели, длине линии и условиям прокладки. В доме с резервными нагрузками полезно заранее разделить обычную и резервную группы, чтобы кабель не пришлось переделывать при установке аккумулятора.

Обслуживание после монтажа

Кабели не требуют ежедневного ухода, но их состояние стоит проверять вместе с ежегодным обслуживанием станции. После сильного шторма осмотрите крепления, места прохода через кровлю и участки, где провод мог соприкасаться с металлом. Не тяните кабель, чтобы проверить его прочность: достаточно осмотреть оболочку и убедиться, что клипсы не перетёрли её.

При появлении запаха нагретого пластика, потемнения корпуса разъёма, периодических ошибок изоляции или заметного падения тока одной цепочки инвертор отключают по инструкции и вызывают специалиста. Не размыкайте разъёмы под нагрузкой: сначала отключают соответствующий разъединитель, а затем проверяют отсутствие тока. В пасмурный день напряжение всё равно может быть опасным.

Ведите короткий журнал: дата осмотра, показания выработки, состояние разъёмов и замечания по кровле. Для объекта у моря добавьте контроль окисления крепежа и клемм. Если соединение заменили, запишите его тип и дату — это поможет не смешивать несовместимые детали при следующем ремонте.

После первого месяца работы сравните токи двух одинаковых цепочек при близкой освещённости. Разница сама по себе не доказывает неисправность: одна ветка может попадать в тень дымохода или дерева. Но резкое изменение показаний после дождя или ремонта — повод проверить разъёмы и кабель мегомметром. Не пытайтесь искать нагрев рукой: скрытый дефект безопаснее обнаруживать бесконтактным измерением и в дневной период под рабочей нагрузкой.

Раз в несколько лет полезно обновлять схему станции после любых изменений на крыше. Новая антенна, кондиционер или дерево в соседнем дворе могут изменить затенение и маршрут обслуживания. Актуальная схема с фотографиями сокращает время отключения системы и помогает электрику быстро понять, где находятся источники постоянного напряжения.

Итог

Надёжность солнечной станции начинается с правильной кабельной части. Специальный фотоэлектрический кабель, рассчитанное сечение, совместимые разъёмы, предохранители, разъединители, заземление и защита от перенапряжений работают как единая система. Нельзя заменить один элемент «запасом мощности» другого.

Для сочинского дома проект учитывает не только длину трассы, но и влажность, ультрафиолет, ветер, рельеф и близость моря. Сравнивая предложения монтажников, просите однолинейную схему, спецификацию кабеля и защитных аппаратов, а также перечень измерений при сдаче. Такой подход стоит немного дороже быстрой установки, зато снижает риск пожара, простоев и дорогого ремонта инвертора.
