Гибридный солнечный инвертор — центральный узел станции, который связывает панели, аккумулятор, внешнюю сеть и резервные потребители. В отличие от обычного сетевого инвертора, он не только преобразует постоянный ток в 220 В, но и управляет зарядом батареи, переключает дом на резерв и распределяет энергию между несколькими источниками. Для Сочи это особенно актуально: в прибрежных районах важна экономия на кондиционировании, а в горных посёлках — устойчивость при отключениях и перепадах напряжения.

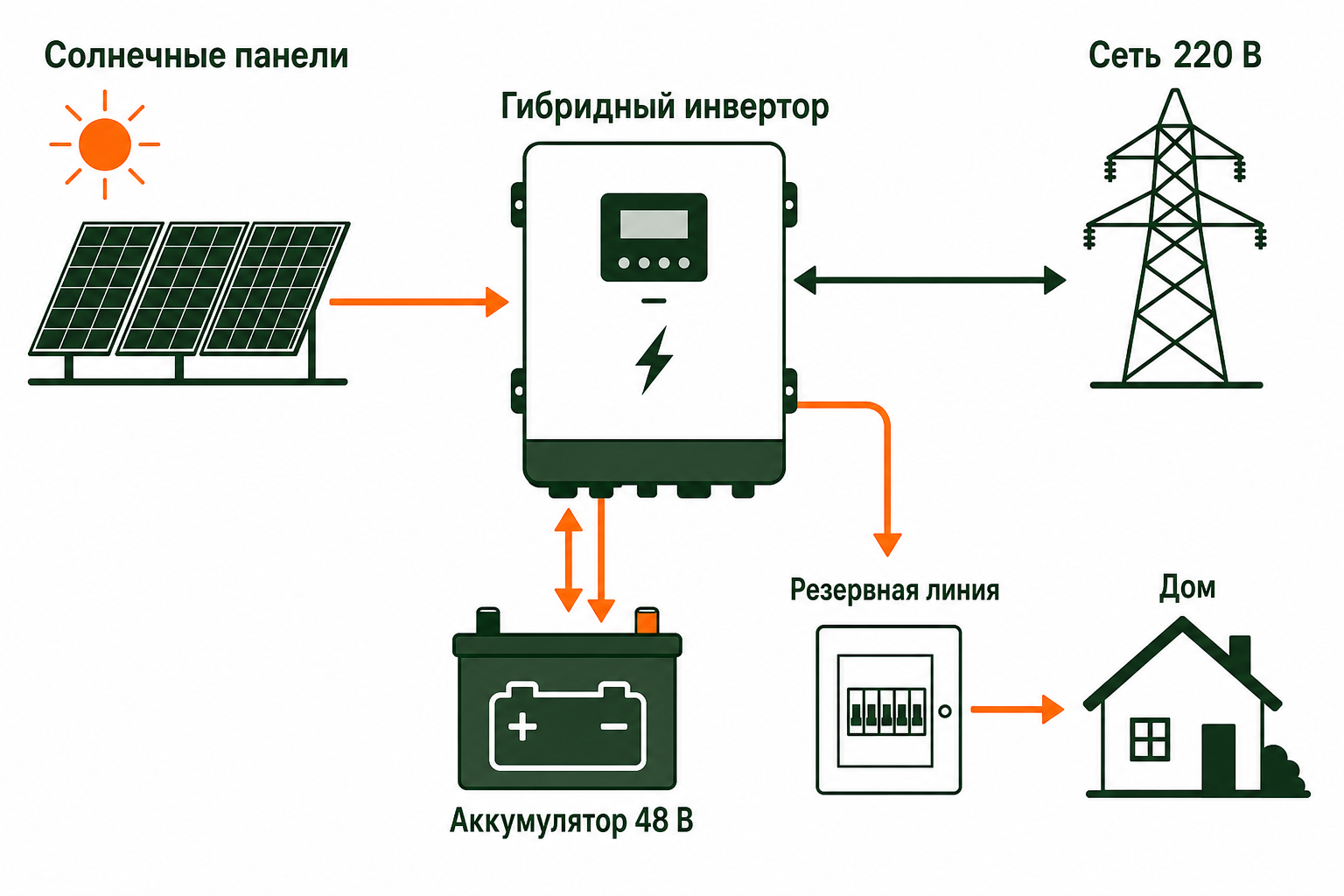

1. Что делает гибридный инвертор
Устройство получает энергию от солнечных модулей через входы PV, от аккумуляторной батареи через DC-шину, а при необходимости — от сети или генератора через вход переменного тока. На выходе формируется стабильное питание дома или выделенной резервной линии.

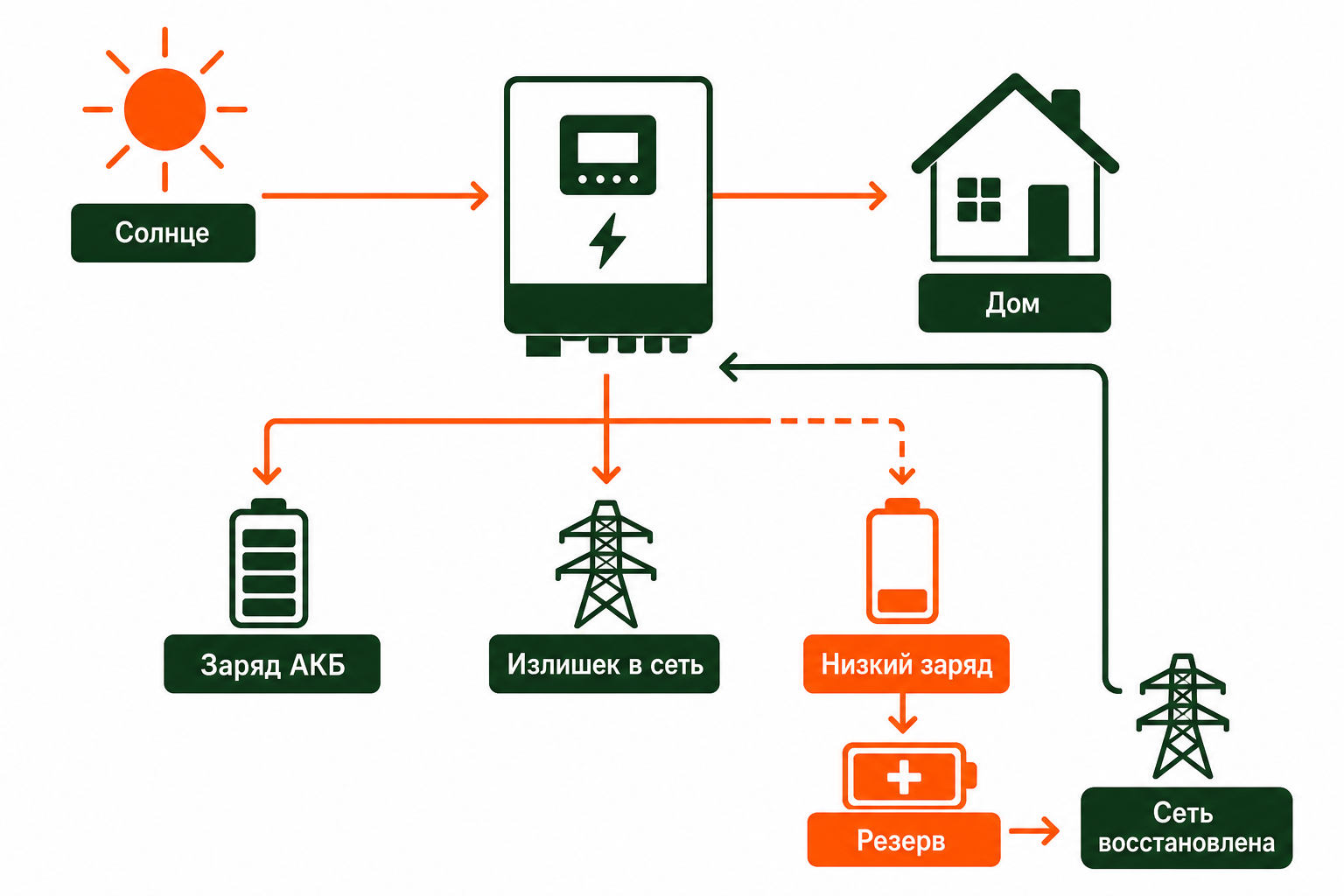

В течение дня инвертор сначала отдаёт солнечную энергию текущим потребителям. Излишек направляется в аккумулятор, а после его заряда может уйти в сеть — если схема и договор микрогенерации это допускают. Вечером батарея питает дом, уменьшая покупку электричества по тарифу. При аварии внешней сети автоматика отключает сетевой ввод и переводит резервные нагрузки на аккумулятор.
Главное отличие от сетевой модели
Сетевой инвертор отключается вместе с внешней сетью даже при ярком солнце. Гибридный продолжает питать резервный контур от аккумулятора и панелей, поэтому холодильник, насос, роутер, охранная система и автоматика котла не обязательно погаснут.
2. Из каких узлов состоит система в доме
Гибридный инвертор не заменяет проектирование всей электростанции. Надёжность зависит от согласованности пяти элементов: солнечного массива, самого инвертора, аккумулятора, защитной аппаратуры и распределительного щита.
Солнечные панели и MPPT-входы
Панели соединяются в один или несколько стрингов. Каждый стринг подаёт постоянный ток на MPPT-трекер — электронный узел, который ищет точку максимальной мощности при изменении освещённости и температуры. Если одна часть крыши смотрит на юго-восток, а другая — на юго-запад, лучше использовать независимые MPPT. Так тень на одном скате не будет заставлять весь массив работать по худшему режиму.
Аккумуляторная батарея
Для дома чаще рассматривают LiFePO4-батареи на 48 В. Они безопаснее и долговечнее свинцовых решений, но требуют совместимого протокола связи BMS, правильного тока заряда и подходящей температуры. Номинальная ёмкость в киловатт-часах показывает запас энергии, а максимальный ток батареи — какую мощность она способна отдать инвертору.
Сеть, резервный выход и защита
Сетевой вход принимает электричество от вводного щита. Выход EPS или Backup питает заранее выбранные группы. Электроплиту, бойлер, сауну и зарядку электромобиля обычно оставляют вне резерва: они быстро разрядят батарею и потребуют слишком мощного инвертора. Между всеми контурами устанавливаются автоматы, УЗИП, разъединители и корректное заземление.
3. Как выбрать мощность и напряжение батареи
Номинал инвертора определяют не по числу панелей, а по максимальной одновременной нагрузке резервной линии. Сначала выпишите приборы, которые должны работать при отключении, затем сложите их мощность и отдельно учтите пусковые токи насосов, холодильников и компрессоров.
Например, холодильник потребляет около 150 Вт в рабочем режиме, роутер — 15 Вт, освещение — 120 Вт, автоматика котла — 100 Вт, а насос — 750 Вт. Сумма равна примерно 1,1 кВт, но при запуске насосу и холодильнику может понадобиться кратковременный запас. Для такого контура разумно рассматривать инвертор на 3–5 кВт с чистой синусоидой и проверенной перегрузочной способностью.
Не путайте две характеристики
кВт — мощность, которую система отдаёт в конкретный момент. кВт·ч — запас энергии в аккумуляторе. Батарея на 5 кВт·ч не означает, что она сможет запустить нагрузку 5 кВт: это зависит от допустимого тока и настроек BMS.
Для батареи используется упрощённая формула: требуемая ёмкость = средняя нагрузка × время автономии / (КПД инвертора × допустимая глубина разряда). Если резервная нагрузка составляет 500 Вт и нужна на шесть часов, полезный запас равен 3 кВт·ч. С учётом потерь и ограничения разряда понадобится батарея примерно на 4–5 кВт·ч.
В 48-вольтовой системе при мощности 5 кВт ток получается значительно ниже, чем у систем на 12 или 24 В. Это уменьшает требования к сечению кабелей и нагрев соединений. Точные токи, предохранители и длину кабеля рассчитывают по паспорту оборудования, а не по универсальной таблице из интернета.
Сколько панелей подключать к одному MPPT
Для каждого стринга проверяют три значения: напряжение холостого хода, рабочее напряжение и ток короткого замыкания. В холодную погоду напряжение растёт, поэтому запас до предельного значения инвертора обязателен. Параллельные стринги должны быть близки по числу модулей, ориентации и условиям затенения. Нельзя объединять на одном трекере панели с разным направлением ската только потому, что суммарная мощность «помещается» в паспорт.
В Сочи летняя выработка обычно выше зимней, но это не повод ставить батарею только по июльскому сценарию. Резерв считают по нужному времени работы критичных нагрузок, а солнечный массив — по годовому профилю потребления. Если автономность нужна в пасмурные дни, добавляют второй источник или ограничивают список приборов, а не бесконечно увеличивают число панелей.

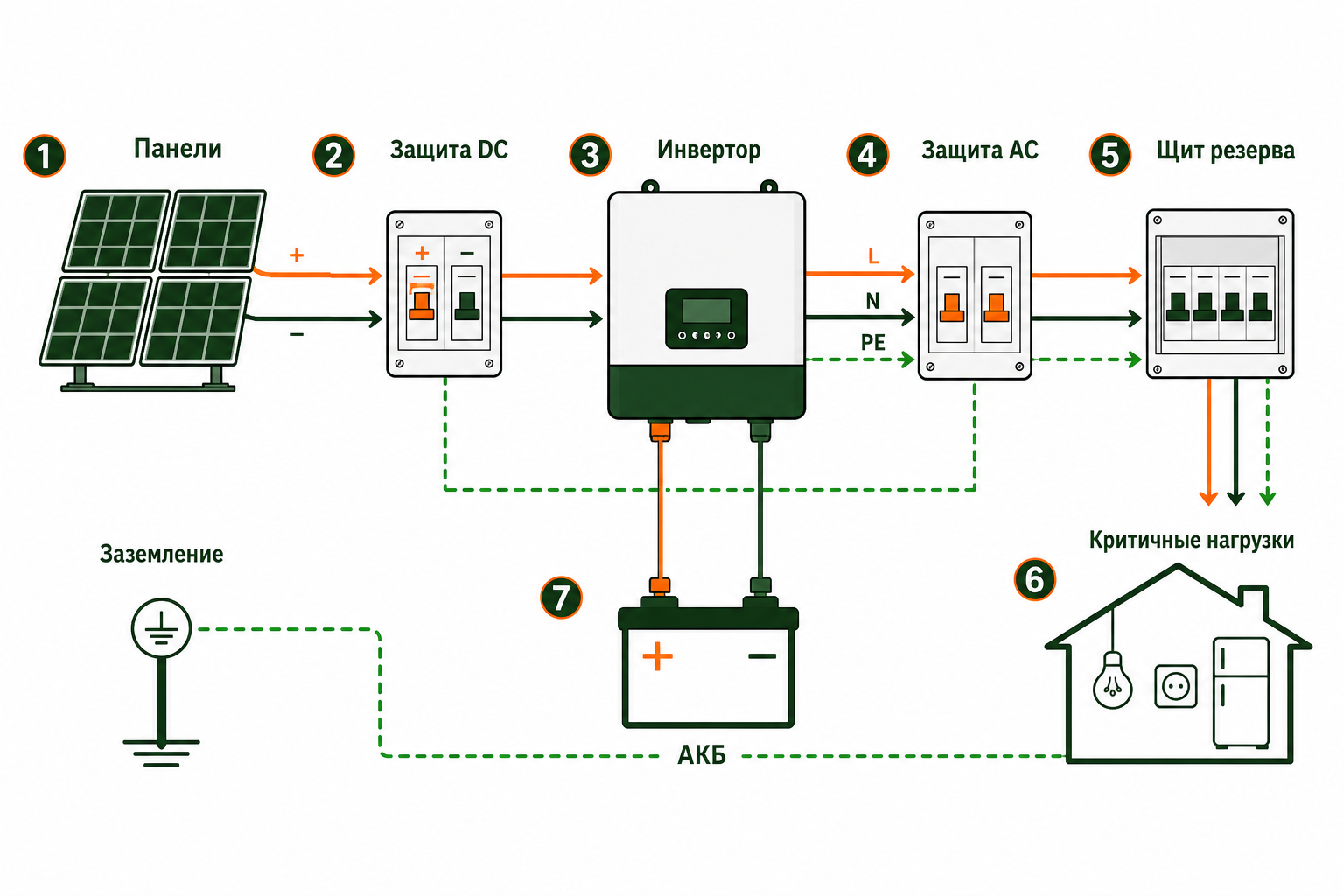

4. Как подключается гибридный инвертор
Подключение выполняют по однолинейной схеме, согласованной с вводом дома. Типовой порядок выглядит так:
- панели соединяются в стринги с учётом рабочего и максимального напряжения MPPT;
- на стороне постоянного тока устанавливаются разъединитель, предохранители и УЗИП;
- аккумулятор подключается короткими силовыми кабелями через отдельный автомат или предохранитель;
- сетевой вход инвертора подключается к защищённой линии после вводного аппарата;
- резервный выход заводится на отдельный щит критичных нагрузок;
- корпус, щиты и открытые металлические части подключаются к системе заземления;
- после проверки полярности и затяжки контактов задаются параметры батареи, сети и приоритетов.
Нельзя подключать генератор в обычную розетку и нельзя соединять выход инвертора с домашней сетью без предусмотренной коммутации. При ошибке возможна обратная подача напряжения, повреждение оборудования и опасность для людей. Подробные требования к контурам защиты разобраны в статье о заземлении и молниезащите солнечной станции.
5. Что проверить в паспорте оборудования
Одинаковая надпись «5 кВт» ещё не означает, что две модели одинаково подходят для дома. В паспорте нужно сопоставить рабочий диапазон MPPT с напряжением выбранного стринга, максимальный ток каждого PV-входа и суммарную допустимую мощность массива. В холодное солнечное утро напряжение панелей выше обычного, поэтому проверяют не только рабочий, но и предельный показатель.
Для резервного выхода смотрят номинальную мощность, кратковременную перегрузку и время переключения. Для насосов и холодильников важен запас по пуску, а для чувствительной автоматики — чистая синусоида и стабильная частота. Уточните, поддерживает ли устройство работу без сети, холодный старт от батареи, параллельное расширение и отдельное ограничение отдачи в сеть.
| Параметр | Почему важен | Что сопоставить |
|---|---|---|
| MPPT | Определяет работу солнечных стрингов | Диапазон напряжения и ток входа |
| EPS/Backup | Питает критичные потребители | Номинал, перегрузка, время переключения |
| Батарея | Даёт запас и мощность резерва | 48 В, ток, BMS и температурный режим |
| Сеть | Определяет совместимость с вводом | Фазность, ток, диапазон напряжения |
Не менее важны сервис и обновление прошивки. Уточните, где находится сервисный центр, как передаются журналы ошибок и можно ли получить замену батарейного модуля через несколько лет. Экономия на инверторе без понятной поддержки часто превращается в простой всей станции.
6. Какой режим работы выбрать
Солнечная энергия — в нагрузку, затем в батарею
Это базовый режим для дома, где днём работают кондиционеры, насосы, бойлер или мастерская. Инвертор направляет генерацию на текущие потребители, а остаток сохраняет в аккумуляторе. В Сочи такой сценарий хорошо совпадает с летним дневным потреблением: кондиционер использует энергию тогда, когда панели вырабатывают максимум.
Заряд по ночному тарифу
Если действуют разные тарифные зоны, батарею можно заряжать ночью и использовать утром или вечером. Но выгода появляется только после учёта потерь на заряд-разряд, ресурса аккумулятора и реальной разницы тарифов. Не стоит циклировать батарею каждый день ради небольшой экономии без расчёта.
Резерв при пропадании сети
В этом режиме приоритетом становится сохранение заряда. Инвертор поддерживает батарею в верхнем диапазоне и использует её только при аварии или заданном дефиците. Такой подход подходит для Красной Поляны, Эсто-Садка и частного сектора, где отключения могут быть заметно длиннее, чем в центральных районах Сочи.
Работа с генератором
Некоторые модели имеют отдельный вход и сухой контакт для автозапуска. Генератор в этом случае заряжает батарею через инвертор, а не подключается к солнечным панелям напрямую. О связке панелей, батареи и генератора подробно рассказано в отдельном материале о резервной системе в Сочи.
7. Что важно учесть именно в Сочи
Влажный морской воздух и соляной аэрозоль ускоряют коррозию клемм и крепежа. На побережье инвертор лучше размещать в сухом помещении, а наружные шкафы и соединители выбирать с подходящей степенью защиты. IP65 не превращает электронику в устройство для постоянной работы под дождём: корпус нужно защищать от прямого солнца, ливней и конденсата.
В горной части Большого Сочи при проектировании проверяют тени от склонов, деревьев и соседних домов в течение всего дня. Снеговая нагрузка в Красной Поляне, ливневые стоки и сложная логистика кабеля могут изменить расположение оборудования. Длинный кабель постоянного тока между крышей и котельной увеличивает потери, поэтому место инвертора выбирают одновременно с трассами и щитом.
После грозы полезно проверить журнал событий, состояние УЗИП и отсутствие следов нагрева в щитах. Молниезащита не отменяет заземление, а заземление не заменяет защиту от импульсных перенапряжений.
8. Ошибки при выборе и монтаже
- Покупка по максимальной мощности панелей. Инвертор выбирают по архитектуре станции, нагрузке, диапазону MPPT и батарее, а не только по сумме ватт на крыше.
- Отсутствие резервного щита. Если весь дом подключить к EPS, мощный нагреватель может отключить батарею за минуты.
- Несовместимая батарея. Важны напряжение, ток, протокол BMS, температурные ограничения и список поддерживаемых моделей.
- Игнорирование пусковых токов. Насос на 750 Вт не всегда запускается от инвертора, рассчитанного ровно на 1 кВт.
- Монтаж в сыром подвале. Конденсат и плохая вентиляция сокращают ресурс электроники быстрее, чем сама паспортная нагрузка.
- Непроверенные настройки. После запуска нужно испытать нормальную сеть, отключение, заряд от солнца, низкий заряд батареи и возврат сети.
9. Как контролировать работу станции
Приложение инвертора должно показывать мощность PV, поток энергии в дом, сеть и батарею, уровень заряда, напряжения и ошибки. Один показатель выработки не даёт полной картины: станция может производить нормально, но терять энергию из-за ограничения заряда, перегрева или неверного приоритета нагрузки.
Раз в месяц проверяйте журнал событий, фактическое потребление резервного щита и дату последнего теста переключения. Если показания резко меняются, сравните их с погодой, тенью и работой крупных потребителей. В статье о мониторинге солнечной электростанции разобраны основные графики и признаки потерь.
Хорошая практика — сохранить скриншот нормальной работы в солнечный день и после него сравнивать новые значения с этим эталоном. Отдельно фиксируйте температуру помещения, уровень заряда и время перехода на сеть. Так инженер быстрее отличит обычное сезонное снижение выработки от плохого контакта, затенения, перегрева или ошибки настройки. Уведомления о низком заряде и аварии лучше получать не только в приложении, но и на электронную почту.
10. Короткий алгоритм выбора
- Определите, какие приборы должны работать при аварии, и измерьте их реальную нагрузку.
- Посчитайте пусковые токи насосов, компрессоров и другой техники.
- Решите, сколько часов нужен резерв без солнца, и рассчитайте батарею в кВт·ч.
- Проверьте фазность дома, диапазон PV-напряжения, число MPPT и совместимость BMS.
- Выберите место в сухом проветриваемом помещении рядом с щитом и батареей.
- Предусмотрите защиту DC и AC, заземление, резервный щит и понятную маркировку.
Для небольшого дома с газовым котлом и насосом часто достаточно гибридного инвертора 3–5 кВт и батареи 5–10 кВт·ч. Для электрификации большого дома, мастерской или зарядки автомобиля расчёт будет другим. Готовый комплект нельзя выбирать только по рекламной мощности: важнее совместимость всех узлов и сценарий использования.
Итог
Гибридный солнечный инвертор в Сочи имеет смысл там, где нужно одновременно снижать покупку электроэнергии и сохранять критичные нагрузки при отключениях. Он даёт гибкость, но требует точного расчёта: мощность инвертора отвечает за мгновенную нагрузку, батарея — за продолжительность резерва, а MPPT и схема крыши — за эффективность солнечного массива.
Правильный проект начинается не с выбора бренда, а со списка приборов, режима потребления и условий участка. После этого подбираются напряжение батареи, количество MPPT, защиты и место монтажа. Для сложных объектов в Сочи особенно важны влажность, рельеф, тени и качество внешней сети.
