Стабилизатор напряжения для дома в Сочи: как выбрать и защитить технику

Почему напряжение в сети Сочи «плавает»

Стабилизатор напряжения для дома в Сочи перестаёт быть «техникой на всякий случай», как только вы посмотрите на реальные замеры в вечерний час. Сеть 0,4 кВ здесь — это в основном длинные воздушные линии, которые идут по склонам, через лес и вдоль рек. Чем дальше от трансформаторной подстанции стоит дом, тем больше сопротивление линии и тем сильнее напряжение падает под нагрузкой. В адлерском и лазаревском направлении, в Солохауле, Волконке, Аибге, на Красной Поляне расстояния до подстанции измеряются сотнями метров, а иногда и километрами.

Дальше включаются сезонные факторы. В июле–августе почти в каждом доме работают кондиционеры, полив и насосы, вода в бассейнах греется, а вечером добавляется вся бытовая техника. Просадка до 180–200 В в жаркий вечерний час — типичная картина для удалённых улиц. Зимой, наоборот, нагрузка падает, но приходят грозы и ветровые отключения.

Формально качество электроэнергии нормирует ГОСТ 32144-2013: отклонение напряжения от номинала допускается в пределах ±10%, то есть примерно 198–242 В при номинале 220 В. Всё, что выходит за эти границы, — уже нарушение качества, а не «особенность местной сети». Именно поэтому вопрос, нужен ли в доме стабилизатор напряжения, в Сочи решается не теоретически, а по факту: достаточно поставить регистратор или просто посмотреть на мультиметр в вечерний час пик.

Что именно ломается от плохого напряжения

Техника выходит из строя не «от электричества вообще», а от конкретных явлений. Разберём их по порядку — от самого частого к самому разрушительному.

Просадка. Электродвигатели насосов и компрессоров при пониженном напряжении увеличивают ток, чтобы выдать ту же мощность. Обмотка греется сильнее, изоляция стареет быстрее, пусковой ток растёт. Так умирают скважинные насосы и компрессоры холодильников — не сразу, а за один-два сезона.

Перенапряжение. Скачок до 260–300 В выжигает блоки питания, платы управления газовых котлов, светодиодные драйверы, матрицы техники. Импульсные блоки питания держат перегрузку по входу, но не бесконечно.

Обрыв нуля. Самая опасная авария в сети 0,4 кВ. При обрыве нейтрали фазы «разбегаются», и в розетках может появиться 300–380 В. Приборы, включённые в этот момент, сгорают практически гарантированно, а вместе с ними иногда и проводка.

Грозовые импульсы. Разряд молнии индуцирует импульс амплитудой в тысячи вольт в проводах на расстоянии до пары километров от точки удара. В грозовой сезон на Черноморском побережье это не редкость, поэтому защиту линий делают ступенями: на вводе, на отходящих группах и непосредственно перед дорогим оборудованием.

Реле контроля напряжения, стабилизатор или ИБП

Самый частый вопрос: что поставить — простое реле, стабилизатор или источник бесперебойного питания. Это три разных прибора с разными задачами, и путать их не стоит.

Практический вывод: реле контроля — это страховка от аварии, стабилизатор — инструмент работы с плохой сетью, ИБП — резерв. В доме с солнечной станцией часть этих функций уже закрыта инвертором, и об этом ниже.

Типы стабилизаторов: релейный, электромеханический, симисторный, инверторный

Все четыре типа решают одну задачу, но разными способами, и главное отличие — рабочий диапазон входного напряжения, точность и скорость реакции.

Релейный. Напряжение меняется ступенями, переключаются реле. Дёшево, компактно, работает при 140–260 В. Минусы — ступенчатое регулирование, щелчки, ограниченный ресурс реле и плохая работа там, где в сети много импульсных помех.

Электромеханический (моторный). Напряжение регулируется двигателем по обмотке автотрансформатора. Точность выше, но скорость низкая: 20–40 В в секунду. При быстрых скачках не успевает, а щётки и мотор требуют обслуживания.

Симисторный. Быстрые электронные ключи вместо реле: тише, точнее, ресурс выше. Рабочий диапазон обычно 120–280 В. Хороший компромисс цена/качество для дома.

Инверторный (двойного преобразования). Сеть выпрямляется, а затем снова формируется чистая синусоида 220 В. Диапазон самый широкий — примерно 90–310 В, точность 1–2%, на выходе стабильные 220 В. Дороже остальных, но именно такой стабилизатор нужен технике с чувствительной электроникой и там, где напряжение гуляет очень сильно.

Как рассчитать мощность

Мощность стабилизатора выбирают не по номиналу вводного автомата, а по сумме реальных нагрузок с запасом на пусковые токи.

Пример расчёта для группы «котёл и насос» в доме площадью 120 м²: газовый котёл с насосом — 150 Вт, скважинный насос 1,1 кВт (пусковой ток до трёх номиналов — до 3,3 кВт), холодильник 200 Вт (пусковой до 700–800 Вт), освещение 300 Вт, роутер и охрана 50 Вт. Итого рабочие нагрузки — около 1,8 кВт, а с учётом пусков нужно брать минимум 3 кВт.

Пример для всего дома: кондиционеры 3 × 1,2 кВт, бойлер 1,5 кВт, электроплита 5 кВт, освещение и розетки 2 кВт, насос 1,1 кВт. Это 12–14 кВт одновременно, а значит однофазный стабилизатор на 12–15 кВт или трёхфазное решение с распределением нагрузок по фазам.

Полезно помнить связь мощности и тока: 5 кВт — это около 23 А, 8 кВт — около 36 А, 12 кВт — около 55 А при 220 В. Отсюда же следует, каким должен быть вводной автомат и кабель. Если защищать весь дом, прибор получится крупным, тяжёлым и дорогим, поэтому на практике чаще выделяют критичные группы.

Стабилизатор для газового котла

Котёл стоит особняком по двум причинам. Во-первых, его плата управления — самая чувствительная электроника в доме: скачок 270 В выводит её из строя, а с ней остаётся без отопления и горячей воды весь дом. Во-вторых, котёл маломощный: 100–200 Вт вместе с циркуляционным насосом.

Из этого следует практичное решение: отдельный стабилизатор на 300–500 Вт — это несколько тысяч рублей, а замена платы — уже десятки тысяч плюс ожидание запчасти. Для котла важны точность выходного напряжения и правильная форма синусоиды, поэтому релейные модели с грубой ступенькой здесь не лучший выбор, а идеальным вариантом оказывается ИБП со стабилизацией и внешним аккумулятором: он одновременно закрывает скачки и короткие отключения.

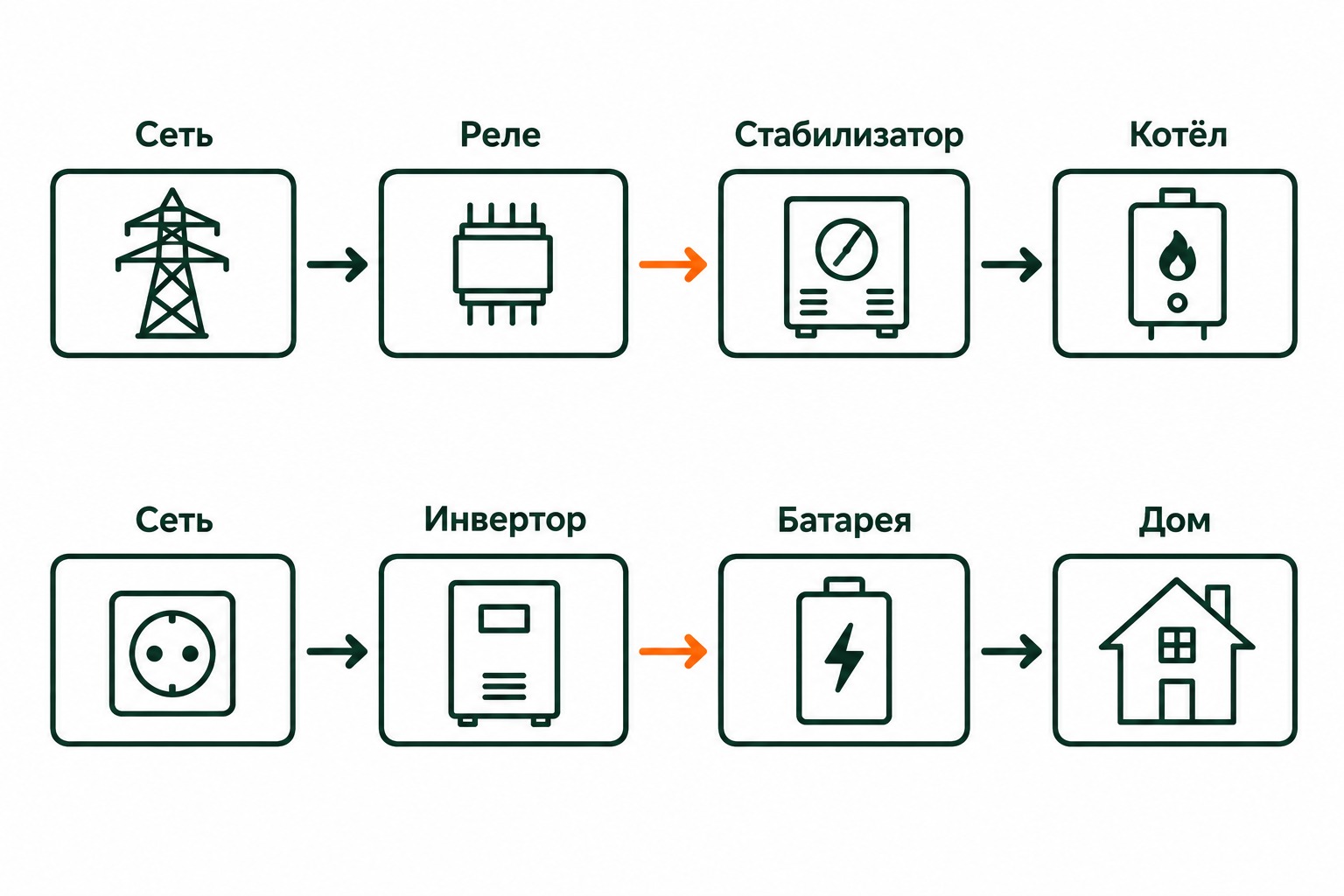

Как стабилизатор сочетается с солнечной станцией

Гибридный инвертор сам контролирует параметры сети: если напряжение выходит за настроенные границы, он отключается от сети и переводит дом на аккумуляторы, а при возврате параметров в норму — синхронизируется обратно. То есть функция защиты от плохого напряжения в станции уже есть, но с оговоркой — у разных моделей диапазоны и логика работы отличаются, и уточнять их нужно по документации конкретного инвертора.

Отсюда два практических правила.

• Стабилизатор для критичной группы ставят после ввода, а не перед инвертором. Котёл, насос, охрана и интернет питаются от сети напрямую, и защищать нужно именно их. Врезка стабилизатора в общую линию перед инвертором чаще вредит: инвертору нужна сеть с чистой формой, а дешёвый релейный стабилизатор на выходе даёт ступенчатую кривую и рваные переходы.
• Резерв и выравнивание — разные задачи. Если напряжение в сети просаживается до 170–180 В, станция с батареей закроет и вечерний пик, и короткие отключения, но от грозовых импульсов на вводе и обрыва нуля она не защитит. Здесь работают УЗИП и реле контроля напряжения на вводе.

Отдельно стоит посмотреть на экономику. При двухтарифном учёте и батарее станция в часы просадки просто перестаёт потреблять из сети и берёт энергию из своего накопителя — техника получает ровное питание без отдельного стабилизатора. ИБП в такой схеме нужен только для тех потребителей, которые не подключены к резервируемой линии станции. Подробнее о том, как устроен резерв, — в материале про гибридный солнечный инвертор и в статье про аккумулятор для котла.

Особенности Сочи: на что смотреть при выборе

Влажность и субтропики. Приборы с естественной вентиляцией и щёточным узлом (электромеханические) в сырых техпомещениях живут меньше заявленного срока. Стабилизатор в неотапливаемом помещении лучше выбирать по степени защиты IP и с учётом конденсата: ночью в горах температура падает, днём растёт.

Горный рельеф. Чем выше и дальше от подстанции дом, тем сильнее и чаще просадки. Для Красной Поляны, Эсто-Садка, Аибги, Солохаула и верхних улиц Лазаревского логика простая: узкий диапазон релейного прибора там просто не сработает, нужен широкий диапазон — симисторный или инверторный.

СНТ и старые линии. В садовых товариществах трансформатор часто перегружен, а сети не переданы сетевой организации. В такой ситуации напряжение может «гулять» весь день, и стабилизатор становится не улучшением, а обязательным условием нормальной работы дома.

Грозовой сезон. С мая по сентябрь на побережье регулярны грозы. Стабилизатор не заменяет УЗИП: импульс нужно сначала «погасить» на вводе, а уже потом выравнивать напряжение. По той же причине в частном доме полезен контроль заземления — подробнее в статье про заземление и молниезащиту.

Сезонность нагрузки. Летний пик кондиционеров и зимние вечера с бойлером и отоплением дают разные профили просадок. Перед покупкой стоит замерить напряжение в разные часы: утром, в вечерний пик и в выходной днём.

Ошибки при выборе и установке

• Ставить стабилизатор «на весь дом» по номиналу вводного автомата, не учитывая пусковые токи насоса и кондиционеров.
• Выбирать релейную модель для сети с импульсными помехами и сильными просадками — ресурс реле уходит за сезон.
• Пытаться решить отключения стабилизатором: без аккумуляторов он не даёт ни секунды автономии.
• Ставить прибор в сыром подвале или на улице без защиты от влаги и без вентиляции.
• Забыть про байпас: при аварии стабилизатора дом остаётся без света до приезда мастера.
• Ждать от стабилизатора защиты от грозы. Импульс 3–6 кВ он не «съест», для этого нужен УЗИП.
• Врезать стабилизатор в линию перед гибридным инвертором и удивляться ошибкам сети.

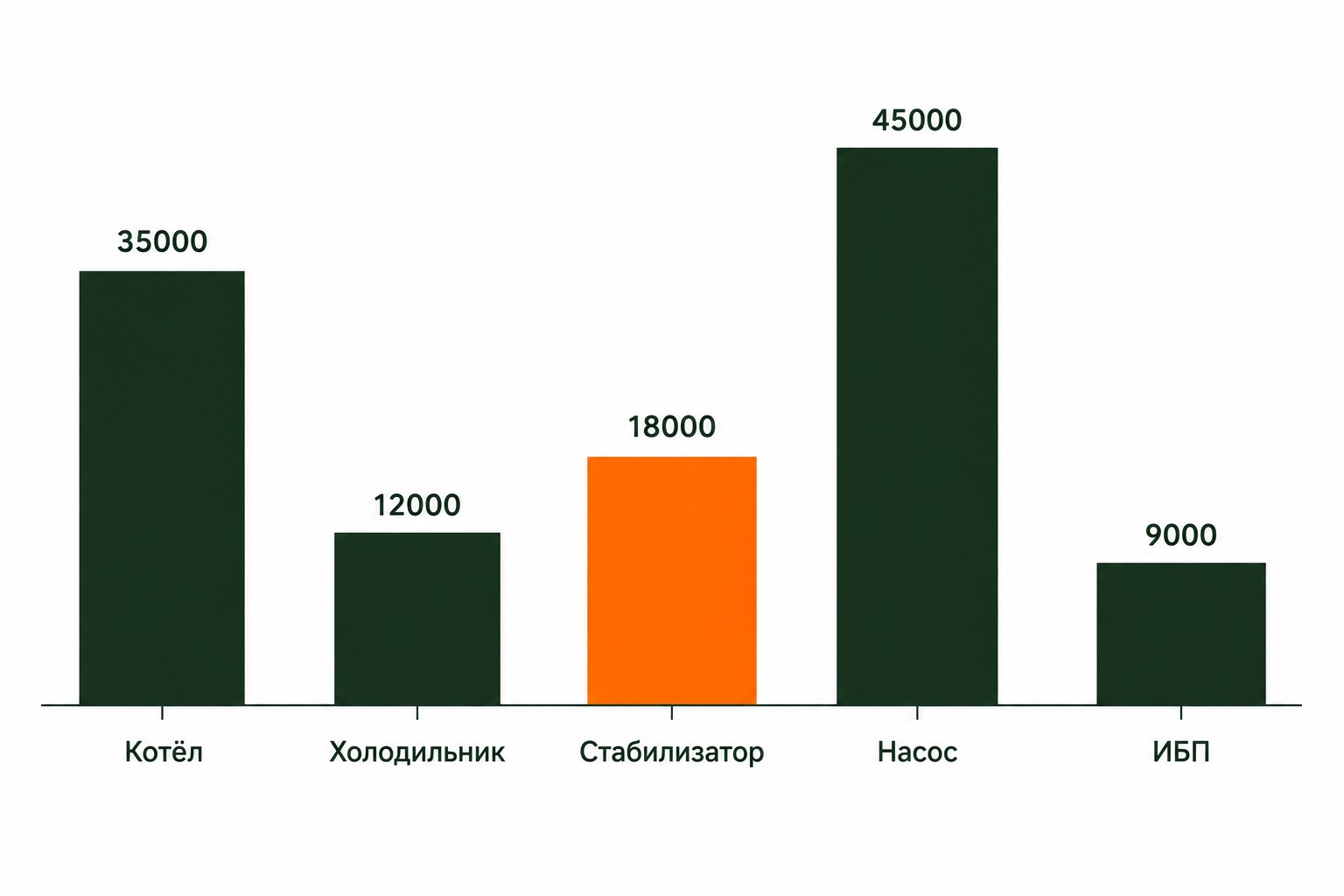

Экономика: сколько стоит защита и что стоит её отсутствие

Стоимость защиты сопоставима с ценой одного ремонта. ИБП для котла или стабилизатор на отдельную группу — 9 000–18 000 ₽. Симисторный стабилизатор для чувствительной техники — 25 000–45 000 ₽. Инверторный на 8–10 кВт — от 60 000 ₽. При этом замена платы газового котла обходится примерно в 35 000 ₽, компрессора холодильника — в 12 000 ₽, а замена скважинного насоса с подъёмом из скважины — около 45 000 ₽.

Логика окупаемости простая: один сгоревший насос или две платы котла с лихвой перекрывают цену защиты, которая служит 10–15 лет. Если в доме стоит солнечная станция, к этому добавляется риск для самого дорогого оборудования — инвертора и батареи, а они чувствительны и к перенапряжению, и к обрыву нуля. Оценить, насколько вырастет счёт без защиты и как это связано с тарифом, помогает материал про тариф на электроэнергию в Сочи.

Чек-лист выбора

• Замерить напряжение утром, днём и в вечерний пик — от 3 до 5 измерений.
• Определить список критичных нагрузок: котёл, насос, охрана, интернет, холодильник.
• Посчитать мощность с запасом 25–30% и учесть пусковые токи двигателей.
• Выбрать тип по диапазону: до 140 В не работает релейный, значит нужен симисторный или инверторный.
• При мощной технике с электроникой брать инверторный — он даёт чистые 220 В на выходе.
• Предусмотреть байпас и отдельную группу питания.
• Дополнить ввод реле контроля напряжения и УЗИП.
• При солнечной станции проверить диапазоны инвертора по документации и не дублировать функции.

Частые вопросы

Можно ли обойтись только реле контроля напряжения

Можно, если напряжение в сети в основном в норме, а нужна страховка от редких аварий. Если просадки регулярные, реле будет отключать дом каждый вечер — тогда нужен стабилизатор.

Сколько электроэнергии потребляет сам стабилизатор

Современные модели расходуют на собственные нужды от единиц до десятков ватт в зависимости от мощности и типа. Это заметно меньше риска ремонта техники, но при выборе стоит учитывать: инверторные модели чуть «прожорливее», релейные — экономичнее.

Нужен ли стабилизатор, если стоит солнечная станция с аккумуляторами

Для нагрузок, подключённых к резервируемой линии инвертора, отдельный стабилизатор обычно не нужен. Для остальных групп — котла, насоса, ворот — нужен, иначе они остаются без защиты при плохой сети.

Защитит ли стабилизатор от грозы

Нет. Грозовой импульс гасят УЗИП и правильное заземление, а стабилизатор работает уже с остаточным напряжением. Эти устройства дополняют друг друга.

Что важнее для Сочи — диапазон или точность

Сначала диапазон: если прибор отключается при 170 В, точность уже не имеет значения. И только потом точность и форма выходного сигнала — они критичны для котлов и насосов.

Если сомневаетесь в расчёте, соберите замеры напряжения и список нагрузок — этого достаточно, чтобы подобрать прибор под конкретный дом. А если в перспективе планируется солнечная станция, выгоднее сразу проектировать резерв и защиту как одну систему, а не собирать её по частям: связка станции, накопителя и защиты подробно разобрана в статье про защиту системы от перегрева и пожара.
