Автомат постоянного тока для солнечных панелей в Сочи: как выбрать защиту

Защита постоянного тока солнечной станции часто вызывает путаницу. В магазинах рядом лежат автомат, предохранитель, разъединитель и УЗИП, а в описаниях встречаются одинаковые слова «для солнечных батарей». На практике это разные устройства с разными задачами. Одно ограничивает ток при аварии, второе позволяет безопасно отключить массив для обслуживания, третье отводит импульс перенапряжения. Разберём, что поставить в домашней СЭС в Сочи, где проходит граница между штатной защитой и молниезащитой и почему бытовой автомат 220 В не всегда подходит для цепи панелей.

Зачем защищать цепь между панелями и инвертором

Фотоэлектрическая строка отличается от обычной розетки. Панель продолжает вырабатывать напряжение, пока на неё падает свет, поэтому простой выключатель не делает цепь «обесточенной». При коротком замыкании ток ограничивается характеристиками модулей, но параллельные строки могут подпитывать повреждённый участок друг через друга. Опасность возникает при пробое кабеля, повреждении разъёма, ошибке полярности, попадании воды или неисправности распределительной коробки.

Основные задачи защиты DC-части такие:

• ограничить ток повреждения, чтобы кабель и контакты не перегревались;
• отключить массив перед ремонтом инвертора или заменой разъёма;
• не допустить обратного тока из параллельных ветвей в неисправную строку;
• снизить риск пробоя электроники при наведённом импульсе перенапряжения;
• обеспечить понятную диагностику — маркировку, доступ и отдельную точку отключения.

Полный проект начинается не с покупки автомата, а с электрической схемы: сколько строк соединяется параллельно, какое напряжение получается зимой, какова длина трассы и где находится инвертор. Влажный климат Сочи не меняет законы электротехники, но повышает цену ошибки: окисленный контакт и вода в плохо закрытом боксе ускоряют нагрев и утечки.

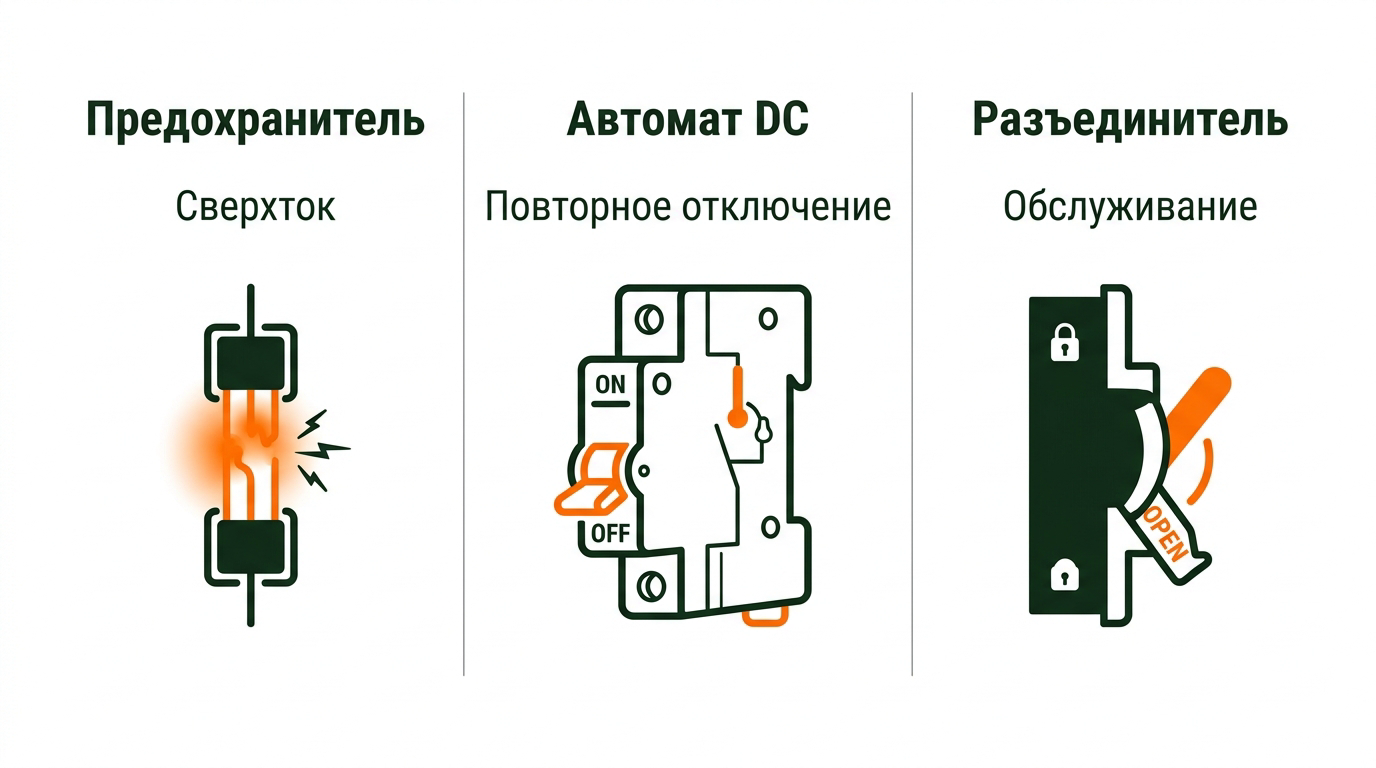

Автомат, предохранитель и разъединитель: в чём разница

Фотоэлектрический предохранитель разрывает цепь при сверхтоке. Он рассчитан на постоянное напряжение и дугу, которая при DC не гаснет сама при переходе тока через ноль. Обычно плавкая вставка устанавливается в специальный держатель; для нескольких параллельных строк предохранители защищают положительный и отрицательный проводники по проекту. Важно, чтобы на корпусе были указаны рабочее напряжение постоянного тока и категория применения для фотоэлектрических систем.

Автомат постоянного тока можно включать и отключать многократно. Но автомат для бытовой сети переменного тока нельзя автоматически считать заменой DC-модели: у него может не хватить способности гасить дугу при напряжении солнечной строки. Ищите маркировку DC, диапазон напряжения с запасом и схему полюсов, указанную производителем. Если в паспорте нет ясного допуска для фотоэлектрической цепи, это неподходящий кандидат, даже если номинальный ток совпадает.

Выключатель-разъединитель нужен для безопасной изоляции оборудования. Он не обязан срабатывать при коротком замыкании и не заменяет предохранитель. Его задача — дать обслуживающему специалисту видимый и надёжный разрыв цепи. Устройство устанавливают в доступном месте рядом с инвертором или в комбинированном боксе, оставляя маркировку «Панели — DC» и направление отключения.

Таким образом, вопрос «что лучше — автомат или предохранитель» поставлен слишком узко. В одной системе могут понадобиться и предохранители для строк, и общий разъединитель, и отдельные защитные устройства на стороне переменного тока. Состав зависит от топологии инвертора, числа MPPT-входов и требований производителя. Схему кабелей, разъёмов и защитных аппаратов полезно сопоставить с рекомендациями из статьи о солнечных кабелях, защите и разъёмах.

Как подобрать номинал защиты для панели

На шильдике модуля обычно указаны ток короткого замыкания Isc, рабочий ток Imp, максимальное напряжение системы и максимально допустимый последовательный предохранитель. Начинайте с этих данных, а не с фразы «панель 450 Вт». Мощность сама по себе не определяет ток защиты: одинаковая мощность при разных напряжениях даёт разный ток.

Для предварительной оценки ток короткого замыкания строки умножают на коэффициент запаса, принятый проектом и инструкцией оборудования. Часто ориентируются на значение около 1,25, но окончательный расчёт должен учитывать нормативную методику, температуру и паспорт панели. Номинал предохранителя не должен превышать максимально допустимый для модуля. Если выбранный ряд номиналов не совпадает с расчётом, берут ближайшее подходящее значение по документации, а не ставят «побольше, чтобы не выбивало».

Пример: две одинаковые строки подключены параллельно, каждая имеет Isc 13 А и максимально допустимый последовательный предохранитель 20 А. Защита каждой ветви рассчитывается отдельно по паспорту; нельзя просто поставить один автомат на 26 А и считать задачу решённой. При повреждении одной строки обратный ток из второй может пойти через неё, поэтому число параллельных ветвей и расположение аппаратов принципиальны.

Когда предохранители на строках действительно нужны

Для одной строки вопрос решается проще: обратный ток от других строк отсутствует, и отдельные плавкие вставки могут не требоваться, если это допускают расчёт и инструкция производителя. При двух и более параллельных строках риск обратного тока возрастает. Именно тогда строковые предохранители или специальный объединительный бокс становятся важной частью проекта.

Нельзя заменить фотоэлектрический предохранитель автомобильным или обычной вставкой из распределительного щита. У них различаются напряжение, ток отключения, тепловой режим и способность безопасно разрывать дугу. Не менее важен держатель: плохой контакт создаёт переходное сопротивление, а в закрытом боксе оно превращается в локальный нагрев. После монтажа проверяют затяжку, полярность, маркировку и отсутствие следов перегрева.

В прибрежном Сочи бокс выбирают с подходящей степенью защиты от пыли и воды, но одной цифры IP недостаточно. Вводы должны быть рассчитаны на диаметр кабеля, крышка — закрываться без перекоса, а конденсат — не скапливаться около клемм. Корпус размещают не на горячей металлической поверхности под прямым солнцем, оставляют пространство для обслуживания и не прячут соединения в грунте.

УЗИП на стороне DC: это не то же самое, что автомат

УЗИП — устройство защиты от импульсных перенапряжений. Оно отводит кратковременный импульс к системе уравнивания потенциалов, защищая вход инвертора и кабельную линию. УЗИП не ограничивает длительный ток короткого замыкания и не заменяет автомат или предохранитель. В статье о заземлении и молниезащите солнечной станции разобрана внешняя и внутренняя часть защиты; здесь важно лишь не смешивать функции аппаратов.

Выбор УЗИП делают по максимальному рабочему напряжению постоянного тока, схеме заземления, уровню воздействия и длине кабеля между панелями и инвертором. Если линия длинная, устройство может понадобиться на нескольких концах трассы. Для объекта с внешней молниезащитой координацию типов и расстояний выполняют по проекту. Самовольное соединение «земли» с первым попавшимся металлическим элементом опаснее, чем отсутствие красивой схемы на бумаге.

Что меняется для солнечной станции в Сочи

Сочи — это не только высокая солнечная выработка. На побережье оборудование испытывает влажность и соляной аэрозоль, в предгорьях добавляются перепады высот, длинные кабельные трассы и сложный доступ. Ливни могут быстро залить плохо организованный приямок, а грозовая активность повышает требования к маршрутам кабелей и уравниванию потенциалов. Поэтому защита DC должна проектироваться вместе с конструкцией, водоотводом и размещением инвертора.

Для дома в Адлере, Хосте или Лазаревском районе проверьте четыре практических момента:

• бокс и крепёж устойчивы к коррозии, а разъёмы совместимы и не лежат в воде;
• кабельная петля не образует большую площадь, а трасса не проходит рядом с острыми кромками;
• разъединитель доступен с безопасного места и имеет понятную маркировку;
• схема заземления согласована с общей системой дома, а УЗИП подключён короткими проводниками.

При наземной установке добавляются механическая защита от садового инструмента и животных, устойчивость опор и защита кабеля в траншее. Для горного участка особенно важны осмотр после сильного дождя и отсутствие натяжения кабеля при подвижках грунта. Если станция подключается к гибридному инвертору с аккумулятором, не забывайте: батарейная сторона имеет собственные предохранители и разъединитель, её нельзя защищать только аппаратом на входе от панелей.

Как выглядит правильный щит DC

Компоновка зависит от проекта, но хороший щит читается без устных пояснений. На дверце есть маркировка, внутри — схема, каждый кабель закреплён, полярность видна, а неизолированные части недоступны при штатном обслуживании. Разные цепи не смешивают в одной клемме, запас кабеля не укладывают плотной спиралью, а устройства устанавливают по инструкции, учитывая тепловой режим.

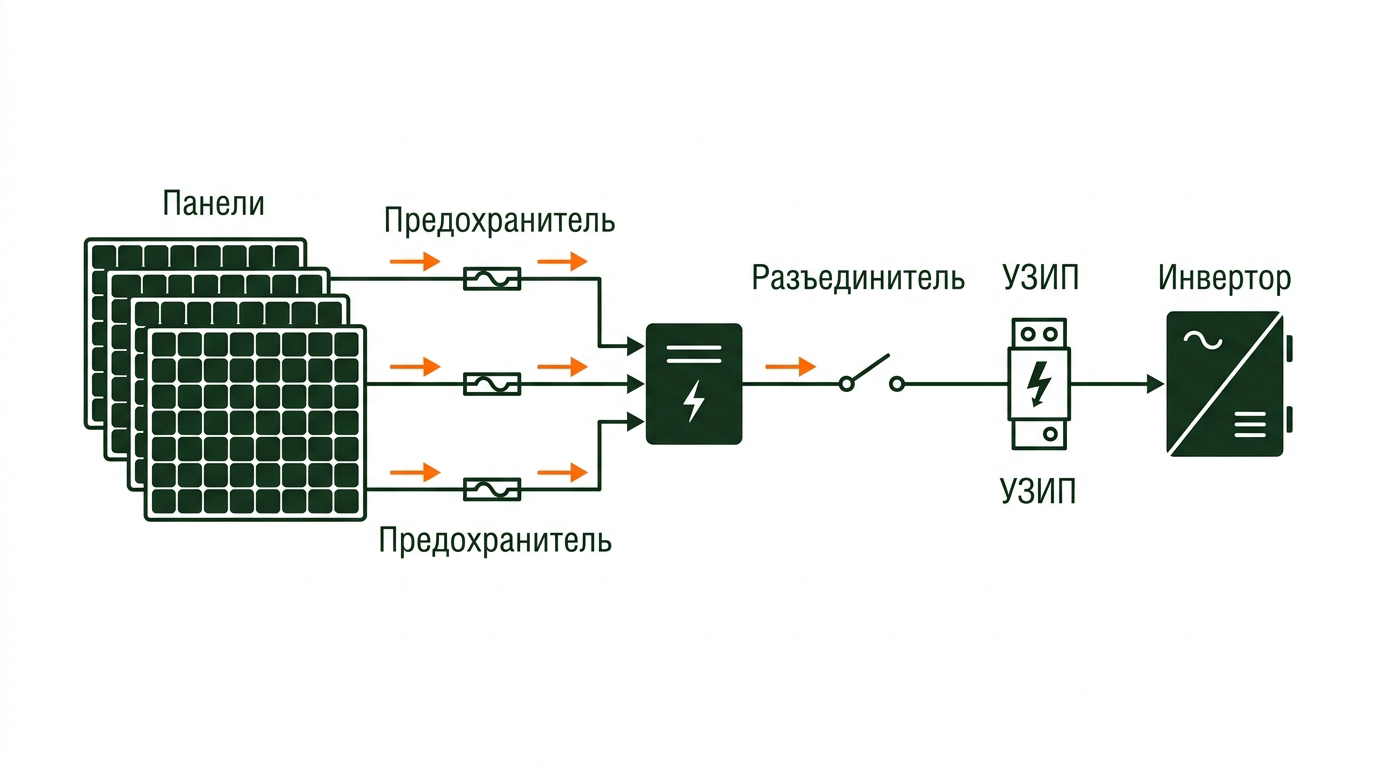

Базовая последовательность для небольшой станции может выглядеть так: от каждой параллельной строки — фотоэлектрическая защита по расчёту, затем объединение в боксе, общий DC-разъединитель, УЗИП при необходимости и вход инвертора. В конкретной схеме часть элементов уже встроена в инвертор или объединительный бокс. Дублировать их без проверки нельзя: два несовместимых аппарата затруднят обслуживание и могут нарушить селективность.

Попросите монтажную организацию передать однолинейную схему, паспорта защитных устройств, протокол проверки полярности и результаты измерений. В приложении для мониторинга солнечной электростанции затем можно заметить косвенные признаки проблем: падение выработки одной строки, нестабильное напряжение или повторяющиеся отключения. Мониторинг не заменяет измерительный прибор, но помогает понять, когда нужен осмотр.

После первого сезона полезно провести повторный визуальный осмотр: проверить цвет индикаторов УЗИП, отсутствие нагрева на клеммах, состояние уплотнений и следы окисления. После сильной грозы или затопления участка не открывайте бокс под дождём и не пытайтесь «перещёлкнуть» защиту вслепую. Зафиксируйте, какой аппарат сработал, отключите станцию по штатной последовательности и передайте специалисту фото щита и показания инвертора. Такая дисциплина сокращает время поиска неисправности и помогает отличить проблему в DC-цепи от сбоя сети или самого инвертора.

Для владельца важно также хранить запасные вставки только того же типа и номинала, что указан в проекте. Увеличение номинала после срабатывания не является ремонтом: оно может убрать симптом, но оставить кабель без защиты. Если срабатывания повторяются, причину ищут измерениями — влага, повреждённая изоляция, разъём или неисправный модуль — а не последовательной установкой всё более мощных аппаратов.

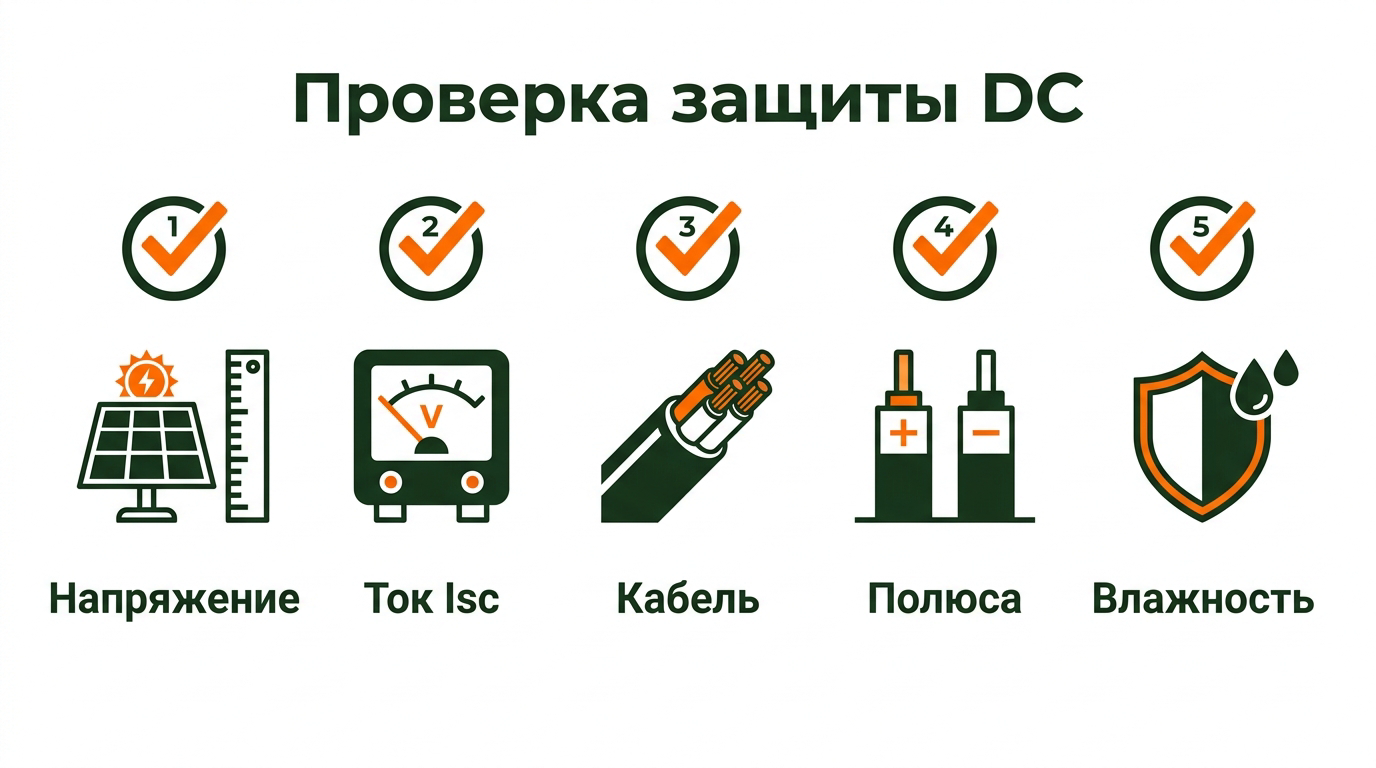

Чек-лист перед покупкой и монтажом

1. Соберите исходные данные: модель панели, количество модулей в строке, число параллельных ветвей, длину кабеля и параметры инвертора.
2. Рассчитайте напряжение: проверьте рабочий и максимальный уровень строки с учётом холодной погоды и предела оборудования.
3. Определите ток защиты: используйте Isc, допустимый последовательный предохранитель и сечение кабеля.
4. Разделите функции: отдельно отметьте защиту от сверхтока, разъединение для сервиса и защиту от импульсов.
5. Проверьте совместимость: DC-маркировку, полюса, категорию применения, степень защиты корпуса и температурный диапазон.
6. Продумайте доступ: щит не должен быть закрыт отделкой, водой или складируемыми предметами.
7. Зафиксируйте результат: исполнительная схема, фото скрытой трассы, маркировка и инструкция владельцу.

Итог: защита выбирается по цепи, а не по названию

Для солнечной станции в Сочи нет универсального комплекта «автомат плюс предохранитель». Сначала определяют токи, напряжение, количество параллельных ветвей и маршрут кабеля. Затем подбирают фотоэлектрические предохранители при необходимости, DC-разъединитель для обслуживания и УЗИП для импульсных перенапряжений. Каждый элемент выполняет свою функцию, а безопасность определяется всей системой: от панели и разъёма до заземления и щита.

Если у вас одна небольшая строка, решение может быть компактным. Если массив состоит из нескольких ветвей, кабель идёт по крыше или станция стоит на открытом участке, экономить на расчёте и маркировке не стоит. Влажность, солёный воздух и грозы не являются причиной отказаться от солнечной энергетики, но требуют аккуратного проекта и регулярного осмотра. Для домашней СЭС лучше один раз получить понятную однолинейную схему и комплект паспортов, чем подбирать аппарат по фотографии из магазина.

Перед подключением сверяйте характеристики с руководством конкретного инвертора и панелей. Работы в цепях постоянного тока выполняет квалифицированный специалист: даже отключённый от сети массив может сохранять опасное напряжение при дневном свете.
