Солнечный контроллер в Сочи: как выбрать, рассчитать и настроить заряд

Солнечный контроллер — это узел между фотоэлектрическими панелями и аккумулятором. Он ограничивает ток, выбирает режим заряда, не допускает глубокого разряда и помогает системе пережить нестабильную погоду. Для Сочи выбор и настройка особенно важны: летом панели получают много солнца, зимой выработка резко меняется, а влажный морской воздух и горный рельеф добавляют требования к монтажу.

1. Зачем нужен солнечный контроллер

Панель нельзя просто соединить с аккумулятором и оставить без управления. Её рабочее напряжение меняется в зависимости от освещённости и температуры. Без контроллера батарея может перезаряжаться, перегреваться или, наоборот, недополучать энергию. При обратном токе аккумулятор начнёт разряжаться через панель ночью.

Солнечный контроллер выполняет несколько задач:

• принимает энергию от панелей и регулирует ток заряда;
• переключает стадии заряда аккумулятора;
• защищает батарею от перезаряда и чрезмерного разряда;
• отключает нагрузку при критически низком напряжении;
• показывает напряжение, ток, состояние заряда и ошибки;
• иногда передаёт данные в приложение или систему мониторинга.

Если в системе установлен гибридный инвертор со встроенным MPPT, отдельный контроллер может не понадобиться. Но для автономной станции с аккумуляторным блоком, освещения участка, насоса или резервной линии отдельный аппарат часто остаётся самым понятным и ремонтопригодным решением.

2. Как устроена схема подключения

Базовая последовательность

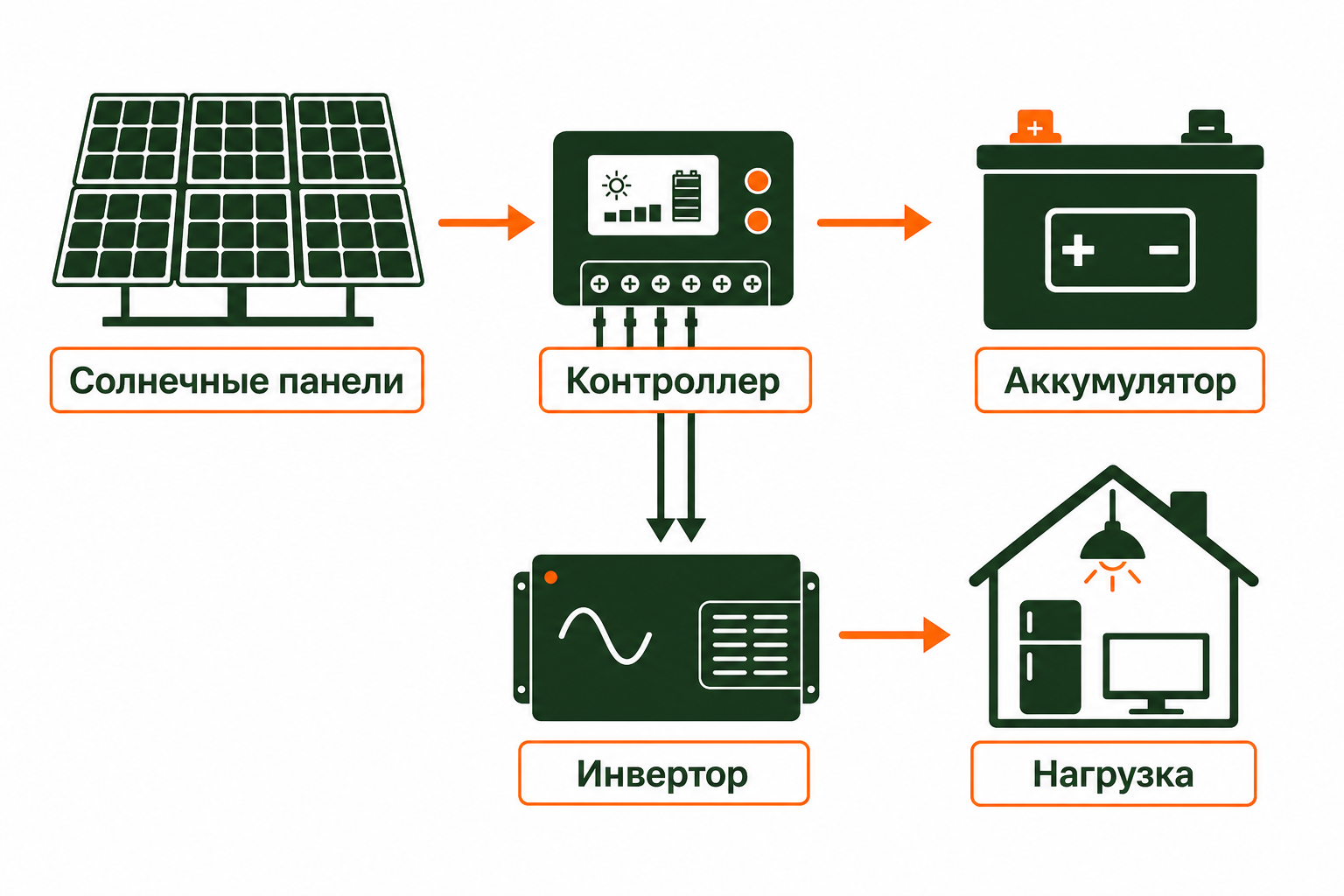

Типовая цепочка выглядит так: солнечные панели подключаются к PV-входу контроллера, аккумулятор — к клеммам BAT, а потребители постоянного тока — к выходу LOAD, если он предусмотрен. Инвертор 220 В обычно соединяют непосредственно с аккумулятором через отдельную защиту, а не с маломощным выходом LOAD.

Практически безопасный порядок подключения — сначала аккумулятор, затем панели, затем нагрузка. Контроллеру нужно определить номинальное напряжение батареи: 12, 24 или 48 В. При отключении порядок обратный: сначала нагрузка и панели, потом аккумулятор. Для конкретной модели всегда нужно сверяться с руководством производителя.

Между панелями и контроллером ставят DC-разъединитель или автомат постоянного тока, а рядом с аккумулятором — предохранитель либо автомат подходящего номинала. Кабель выбирают по току, длине и допустимому падению напряжения. Влажный климат Сочи не отменяет вентиляцию: контроллер и батареи нельзя закрывать в герметичном шкафу без отвода тепла.

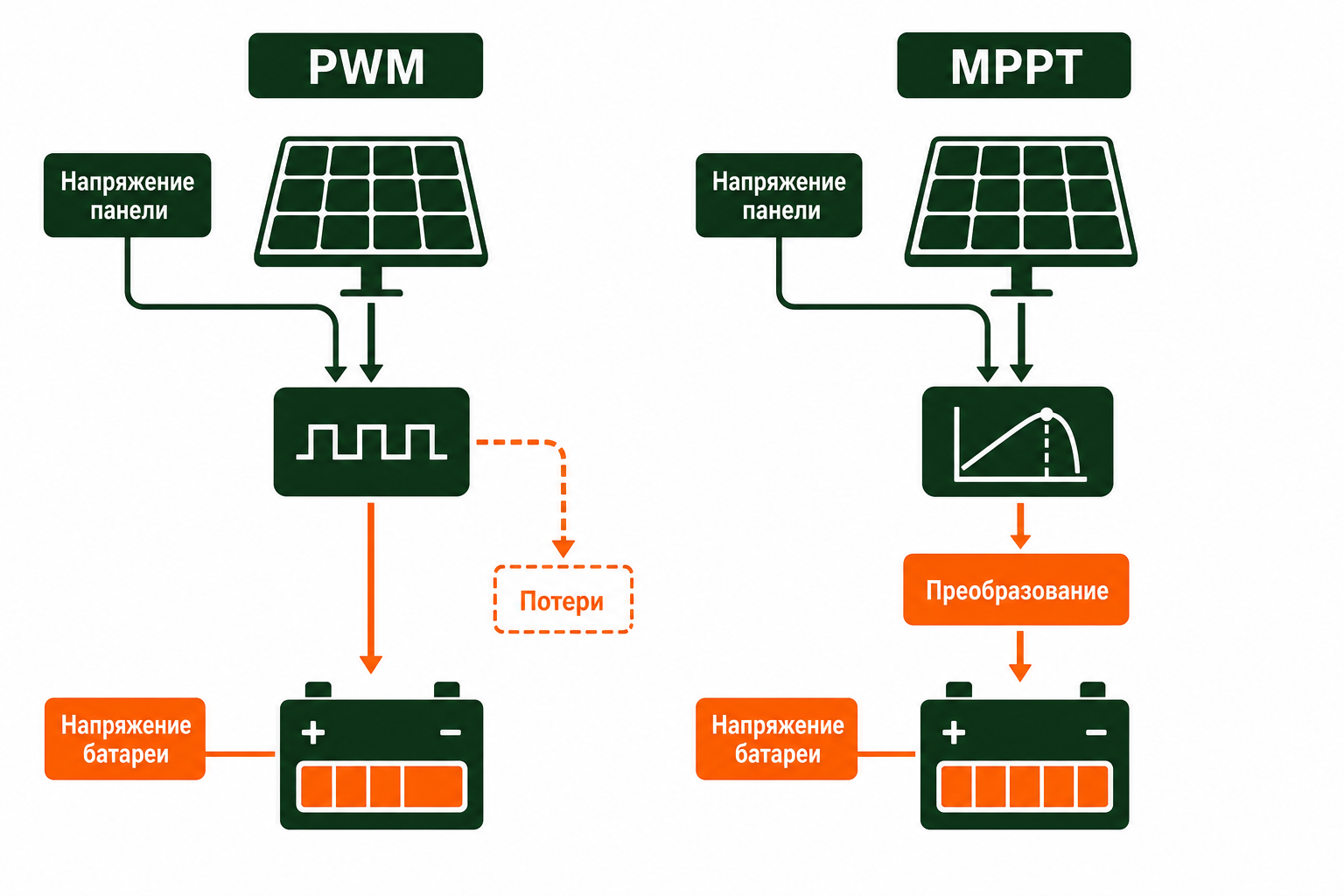

3. MPPT и PWM: разница без маркетинга

Что меняется при выборе типа

PWM-контроллер фактически подтягивает рабочее напряжение панели к напряжению аккумулятора. Это простая и недорогая технология, которая подходит для небольших систем, когда напряжение панели близко к напряжению батареи. Однако часть доступной мощности теряется, особенно при холодной погоде и при использовании панелей с высоким рабочим напряжением.

MPPT-контроллер постоянно ищет точку максимальной мощности панели и преобразует напряжение в больший зарядный ток. У него выше цена и больше требований к настройке, но в сложных системах он использует энергию заметно эффективнее. В Сочи это особенно полезно в межсезонье, при переменной облачности, на скатах с разной ориентацией и в системах с длинной линией от крыши до аккумуляторов.

Подробное сравнение двух технологий уже есть в статье «MPPT или PWM контроллер заряда». Здесь важно другое: нельзя выбирать контроллер только по максимальному току. Сначала проверяют напряжение холостого хода массива, диапазон MPPT, допустимую мощность панелей и химический состав аккумулятора.

4. Как рассчитать ток и напряжение

Проверка по четырём параметрам

Для предварительного подбора нужны четыре значения: мощность солнечного массива, его максимальное напряжение, напряжение аккумуляторной системы и максимальный ток заряда. Если панели дают 2 000 Вт, а батарея работает на 48 В, теоретический ток составляет около 41,7 А. С учётом запаса 20–25% контроллер выбирают не на 40, а примерно на 50–60 А.

Для расчёта применяют формулу: I = P / U, где P — мощность массива, а U — напряжение аккумуляторной системы. Это упрощённая оценка. Реальный ток зависит от температуры, потерь, состояния батареи и алгоритма контроллера.

Проверка напряжения обязательна. Складывают напряжение холостого хода соединённых последовательно панелей и учитывают поправку на холод. В ясную холодную погоду напряжение PV-массива выше паспортного значения при стандартных условиях. Если превысить предел контроллера, устройство может выйти из строя без восстановления по гарантии.

• Для системы 12 В обычно используют одну панель или параллельное соединение, если контроллер это допускает.
• Для 24 В две панели могут соединяться последовательно, но нужно проверить максимальное PV-напряжение.
• Для 48 В чаще выбирают MPPT и массив с более высоким напряжением, чтобы уменьшить ток и сечение кабелей.
• Панели разной мощности и с разными электрическими параметрами не стоит без расчёта объединять в одну строку.

5. Настройка под аккумулятор

LiFePO4, AGM и гель требуют разных режимов

Один из самых опасных подходов — оставить заводские настройки «как есть». Контроллер должен знать тип аккумулятора, номинальное напряжение и допустимые пределы заряда. Параметры AGM, гелевых батарей и LiFePO4 различаются. Литиевому аккумулятору не нужен такой же режим длительного выравнивания, как некоторым свинцовым батареям.

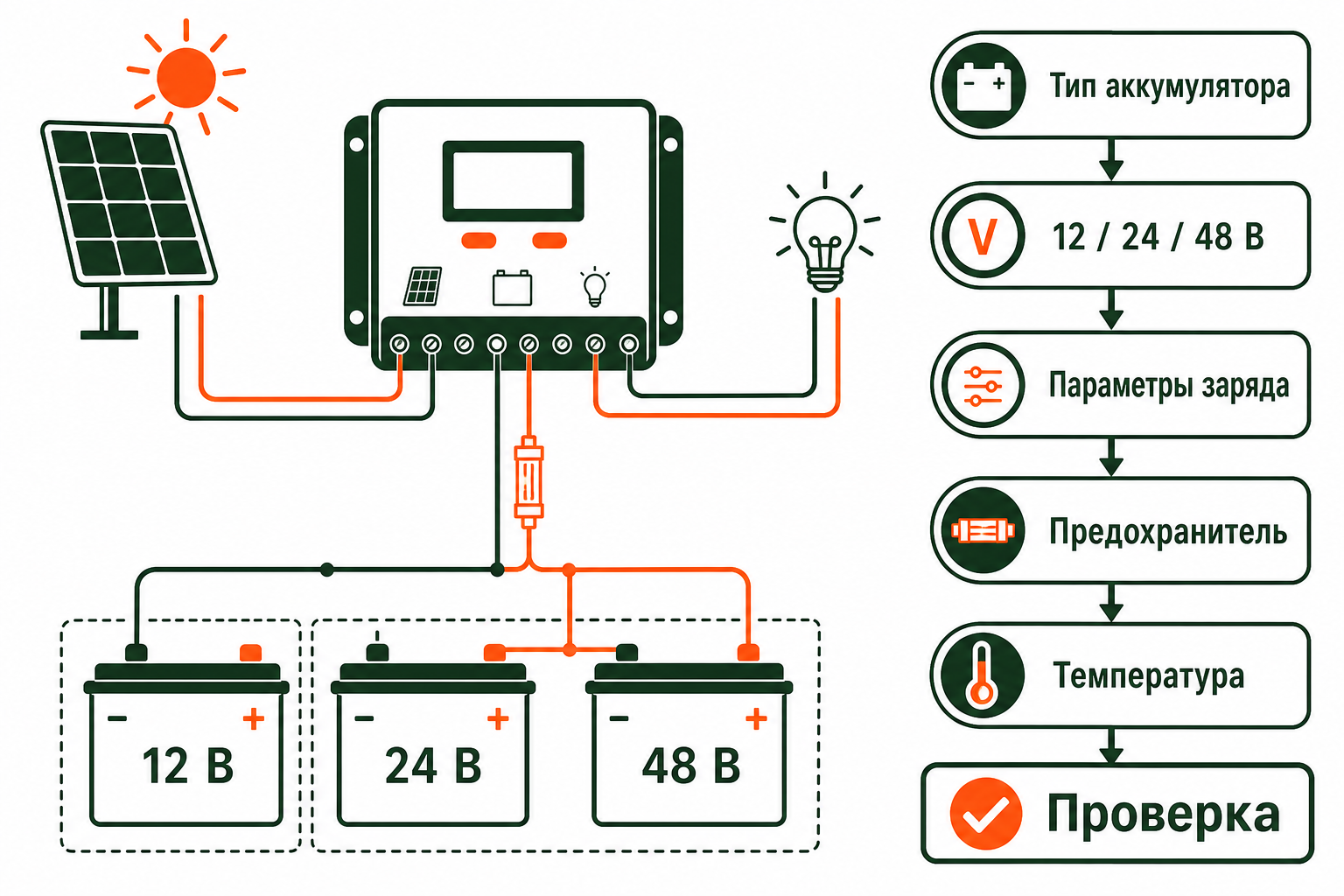

Перед запуском задают тип батареи, напряжение поглощения, напряжение поддерживающего заряда и порог отключения нагрузки. Для литиевого блока дополнительно проверяют наличие собственной BMS. Контроллер не заменяет BMS: он управляет внешним зарядом, а BMS защищает ячейки от опасных отклонений.

Точные числа зависят от производителя и конфигурации. Нельзя переносить настройки из случайного видео на другой аккумулятор. Правильный источник — паспорт батареи и техническая документация контроллера. Если производитель разрешает ручные параметры, их фиксируют в акте или настройках системы, чтобы следующий специалист не подбирал значения заново.

О выборе химии аккумуляторов можно дополнительно прочитать в материале «Как выбрать аккумулятор для солнечных панелей».

6. Типовые ошибки при монтаже в Сочи

• Перепутана полярность. До подключения измеряют напряжение мультиметром и маркируют плюсовые и минусовые проводники.
• Контроллер выбран «по ваттам». Важны одновременно ток, максимальное PV-напряжение и допустимая мощность для конкретного напряжения батареи.
• Инвертор подключён к LOAD. Выход нагрузки маломощного контроллера не рассчитан на пусковые токи инвертора.
• Нет предохранителя у аккумулятора. При коротком замыкании толстый кабель превращается в источник очень большого тока.
• Слишком тонкий кабель. Потери снижают заряд, а соединения нагреваются. Для выбора сечения учитывают длину обоих проводников.
• Контроллер перегревается. Его не ставят под панелью в закрытом чёрном коробе. Нужен зазор вокруг корпуса и защита от прямой влаги.
• Смешаны тени и разные строки. В горах и на участках с деревьями тень перемещается в течение дня. Массив проектируют по реальному маршруту солнца, а не по одному фото.

Защиту, разъёмы и кабельную часть нужно рассматривать как единую систему. Практические рекомендации по этому вопросу собраны в статье «Солнечные кабели и защита».

7. Как понять, что контроллер работает неправильно

Наблюдать нужно не одну цифру, а последовательность событий. Днём при достаточном солнце PV-напряжение должно быть выше напряжения аккумулятора, а зарядный ток — меняться при облачности и подключении нагрузки. Ночью солнечный вход обычно показывает отсутствие генерации, но батарея не должна заметно разряжаться через панели.

Повод для диагностики — нулевой ток при нормальном PV-напряжении, постоянная ошибка перегрева, быстрый переход в режим полного заряда, сильное падение напряжения на кабеле или существенная разница между показаниями контроллера и мультиметра. Проверяют клеммы, предохранители, нагрев соединений, настройки батареи и фактическое напряжение каждой строки.

В Сочи полезно вести журнал хотя бы по нескольким контрольным дням: дата, погода, напряжение батареи утром и вечером, максимальный ток, выработка и нагрузка. После дождя и при высокой влажности отдельно осматривают разъёмы и места ввода кабеля. Для станции с удалённым мониторингом удобно сопоставлять данные приложения с показаниями счётчика; об интерпретации таких данных рассказано в статье «Мониторинг солнечной электростанции».

8. Какой контроллер выбрать для дома

Для небольшой автономной линии освещения при совпадающем напряжении панелей и батареи может быть достаточно PWM. Для дома, резервного питания, длинной кабельной трассы или массива с высоким напряжением разумнее рассматривать MPPT. Если система будет расширяться, оставляют запас по току и заранее проверяют, допускает ли контроллер параллельную работу.

Перед покупкой составьте короткое техническое задание:

• мощность и схема соединения панелей;
• Voc и рабочее напряжение каждой строки;
• напряжение аккумуляторной системы — 12, 24 или 48 В;
• тип батареи и параметры заряда из паспорта;
• максимальная постоянная нагрузка;
• длина кабелей, место установки и требования по защите;
• необходимость Bluetooth, Wi‑Fi или интеграции с общей системой мониторинга.

Для объекта в Сочи к этому списку добавляют ориентацию и угол крыши, возможное затенение от склонов и деревьев, солёный влажный воздух у побережья и доступность оборудования для обслуживания. Хороший контроллер не компенсирует ошибки в проектировании массива, слабые контакты или неподходящий аккумулятор. Поэтому финальный подбор лучше выполнять по полной схеме системы, а не по одной строке из карточки товара.

9. Контроллер и реальная погода в Сочи

Паспортная мощность панели не равна энергии, которую система отдаст в аккумулятор за день. На результат влияют облачность, угол солнца, тень от соседних строений и температура модуля. Летом панели могут нагреваться, и их напряжение снижается. Зимой воздух холоднее, напряжение выше, но короткий световой день и облака уменьшают общий объём энергии.

Контроллер должен корректно работать не только в ясный полдень. Хорошая настройка позволяет использовать короткие солнечные окна утром и после прохода облаков. MPPT-алгоритм в таких условиях способен найти новую рабочую точку, но он не создаёт энергию из ничего: если массив затенён или загрязнён, ток будет ограничен физическими условиями.

На побережье дополнительно следят за окислением контактов и состоянием уплотнений. В горных районах важны снеговые и ветровые нагрузки на панели, а также доступность оборудования после сильного дождя. Контроллер устанавливают в сухом техническом помещении, но рядом с ним оставляют место для обслуживания. Нельзя прятать аппарат за утеплителем или вплотную прижимать к стене.

10. Как читать показания и вести обслуживание

Минимальный журнал эксплуатации помогает отличить неисправность контроллера от сезонного падения выработки. Раз в неделю или после заметного изменения погоды записывают напряжение аккумулятора утром, максимальный ток заряда, суточную генерацию и время работы основных потребителей. Если система подключена к приложению, полезно сохранять скриншоты не только в момент пиковой выработки, но и при облачности.

Раз в несколько месяцев проверяют затяжку клемм при полностью обесточенной системе, отсутствие следов нагрева, состояние предохранителей и чистоту вентиляционных отверстий. Панели осматривают после сильного дождя, ветра и строительных работ рядом с объектом. Сам контроллер не вскрывают без необходимости: нарушение пломб и неправильный ремонт могут лишить гарантии.

Если заряд внезапно пропал, диагностику начинают с простого: есть ли напряжение на PV-входе, не сработал ли разъединитель, не отключила ли BMS аккумулятор и не изменилась ли настройка типа батареи. Только после этих проверок переходят к измерению токов и проверке отдельных панелей. Такой порядок экономит время и снижает риск заменить исправное оборудование.

При сравнении дней не делайте вывод по одному облачному утру. Смотрите на несколько одинаковых по сезону дней и отделяйте снижение генерации от роста нагрузки. Например, контроллер может быть исправен, а аккумулятор быстрее разряжаться из-за насоса, холодильника или электроинструмента. Полезно отдельно записывать потребление инвертора в режиме ожидания и время, когда батарея достигла заданного порога.

Если контроллер показывает заряд, но аккумулятор фактически не набирает напряжение, проверяют падение на кабеле и качество контактов. Если напряжение высокое, а ток постоянно нулевой, ищут ограничение со стороны BMS, неисправность предохранителя или неправильный режим батареи. Любые измерения на токоведущих цепях выполняют только с подходящим инструментом и соблюдением электрической безопасности.

11. Короткий чек-лист перед запуском

После запуска не нужно сразу включать все мощные потребители. Сначала проверяют заряд на малой нагрузке, затем поочерёдно подключают оборудование и наблюдают за температурой соединений. Такой порядок помогает обнаружить ошибку до того, как она приведёт к повреждению контроллера, аккумулятора или кабеля.
