Частотный преобразователь в Сочи: как сэкономить на насосах, вентиляции и бассейне

Коротко: что даёт частотный преобразователь в частном доме

Что такое частотный преобразователь и чем он отличается от инвертора солнечной станции

Частотный преобразователь (частотник, ПЧ, VFD) — электронный блок между сетью и электродвигателем. Внутри три ступени: выпрямитель делает из переменного тока 220 или 380 В постоянный, звено постоянного тока сглаживает его конденсаторами, а инверторная часть заново собирает переменный ток нужной частоты — обычно 25–50 Гц вместо жёстких 50 Гц из розетки.

Именно поэтому двигатель насоса можно заставить вращаться медленнее, а не включаться рывками на полной мощности. Регулировка идёт по закону U/f или векторно: частота и напряжение меняются вместе, момент на валу сохраняется, а потребляемая мощность падает по кубической зависимости.

Главная путаница, которая встречается в поиске постоянно: «частотный преобразователь» и «инвертор» — не одно и то же. У них общий принцип, но разные задачи и разное место в системе дома.

Для дома с солнечной станцией рабочий вариант — обычный частотник, питающийся от сети и от гибридного инвертора. Прямое питание от панелей рассматривают в отдельной задаче — полив и водоснабжение там, где сеть недоступна. Подробный разбор такой схемы — в статье солнечные панели для насоса в Сочи.

Где в доме Сочи частотник реально нужен

В Сочи почти каждый частный дом, гостевой дом и небольшая гостиница живут на скважине или накопительном резервуаре с насосом, а летом добавляются полив и бассейн. Это ровно те нагрузки, где частотное регулирование даёт максимальный эффект.

• Скважинный насос. Глубина 30–70 м, частые включения: частотник держит постоянное давление без большого гидроаккумулятора и убирает гидроудары.
• Полив и капельная линия. Расход меняется в течение дня: утром работают все зоны, днём — одна. Без регулировки насос гонит полную мощность, а излишек сбрасывается через клапан.
• Бассейн. Насос фильтрации 0,5–1,1 кВт работает по 6–10 часов в сутки всё лето. Регулировка по чистоте воды и таймеру вместо полной частоты.
• Рециркуляция горячей воды. Циркуляционный насос 45–90 Вт, круглосуточно гоняющий воду по кольцу, — типичный «тихий» потребитель на 400–800 кВт·ч в год. Управление по температуре и протоку срезает половину.
• Приточная и вытяжная вентиляция. Вентилятор 0,5–1,1 кВт работает 12–24 часа в сутки; снижение расхода ночью даёт кратную экономию по кубическому закону.
• Отопление. Циркуляционные насосы класса A с частотным управлением и погодозависимое регулирование — стандарт для тепловых насосов и водяных тёплых полов.

Там, где нагрузка всегда работает на полной мощности, чуда не будет: частотник добавит 3–5% собственных потерь. Оценивать нужно не мощность двигателя, а профиль его работы.

Сколько электричества экономит частотный преобразователь: считаем на примерах

Основа расчёта — законы подобия для лопастных машин: расход пропорционален частоте вращения, напор — её квадрату, мощность — кубу. Отсюда ориентиры: 70% частоты требуют около 34% мощности, 60% — около 22%, 50% — около 13%.

Кубический закон: снижение частоты вращения на треть уменьшает потребляемую мощность почти втрое.

Теперь живые сценарии для дома в Сочи. Тариф 2026 года: 7,47 ₽/кВт·ч до 30 сентября и 8,31 ₽/кВт·ч с 1 октября — в первом диапазоне одноставочного учёта. Для наглядности считаем по 7,50 ₽.

Проверим порядок цифр. Киловатт панелей в Сочи даёт 1 250–1 400 кВт·ч в год, значит экономия от четырёх частотников сопоставима со станцией 1,6–1,8 кВт за 120–180 тысяч рублей с монтажом. Сами частотники обойдутся дешевле, а часть задач закрывает один блок, если двигатели работают не одновременно. И обратите внимание на пропорции: основной эффект дают не мощные насосы, а те, что работают много часов на частичной нагрузке, — вентиляция и рециркуляция дали почти 60% экономии при мощности 0,55 и 0,09 кВт.

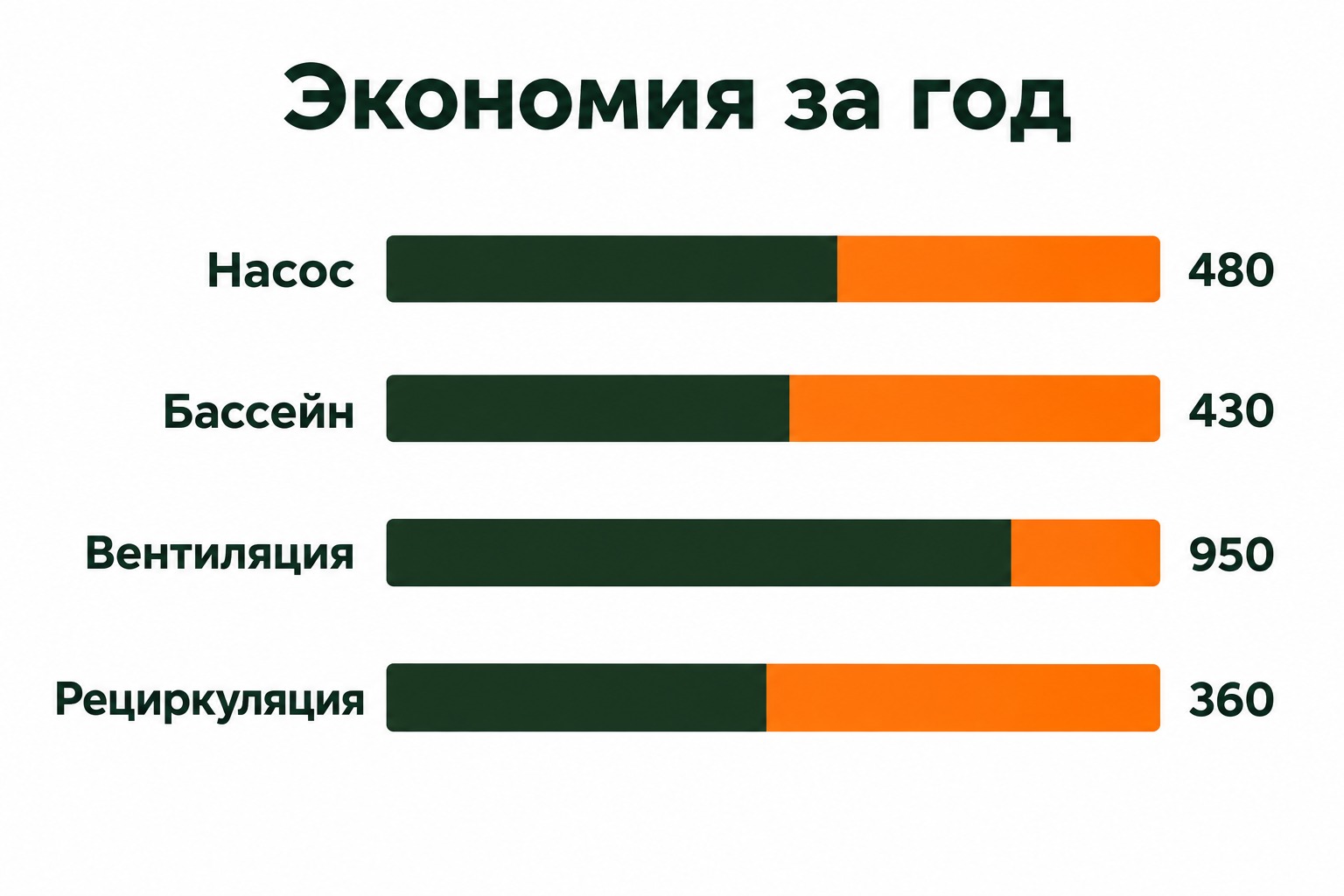

Где живёт основная экономия: длительные режимы на частичной нагрузке.

Мягкий пуск: почему частотник важен именно для солнечного дома

При прямом пуске асинхронный двигатель берёт из сети в 6–8 раз больше номинального тока: насос 1,5 кВт даёт кратковременный бросок до 9–12 кВт. Гибридному инвертору такой рывок не по силам — он либо уходит в перегрузку, либо требует в разы большей номинальной мощности.

С частотником двигатель разгоняется плавно за 5–15 секунд, ток держится в пределах 1,0–1,5 номинала. Практический вывод: инвертор подбирают по продолжительной нагрузке, а не по пусковой, и экономия на инверторе часто перекрывает стоимость частотника. По той же причине бросок тока — главная причина, по которой «генератор 5 кВт не тянет насос 1,5 кВт»; разбор этой темы — в статье генератор для дома в Сочи.

Как связать частотник с солнечной станцией

Частотный преобразователь — обычная нагрузка дома: он питается от сети 220 или 380 В и «не знает», откуда пришло электричество. Поэтому связка строится по общим правилам распределения энергии в доме.

1. Занять частотником дневные часы. Полив, фильтрация бассейна и вентиляция должны работать с 10:00 до 16:00: каждый киловатт-час, использованный напрямую от панелей, замещает покупку по 7,50 ₽. Как это настраивается — в материале управление нагрузкой на солнечной станции.
2. Согласовать мощности. Гибридный инвертор 5 кВт спокойно держит насос 1,1 кВт с частотником и бытовую технику; тот же насос с прямым пуском потребует инвертора заметно больше.
3. Учесть чувствительность блока к питанию. Частотник рассчитан на сетевую синусоиду: от автономного источника он работает только с инвертором, у которого чистый синус и запас по току, а чтобы не уходить в ошибку при просадке — нужен широкий диапазон входного напряжения.
4. Расставить приоритеты нагрузок. Насос водоснабжения помечают критической нагрузкой, полив — управляемой: при низком заряде батареи он отключается первым.

Отдельно напомним про точку стыка: узел, где сходятся сеть, инвертор и двигатель, требует нормального заземления и защиты (см. заземление и молниезащита и кабели и защита).

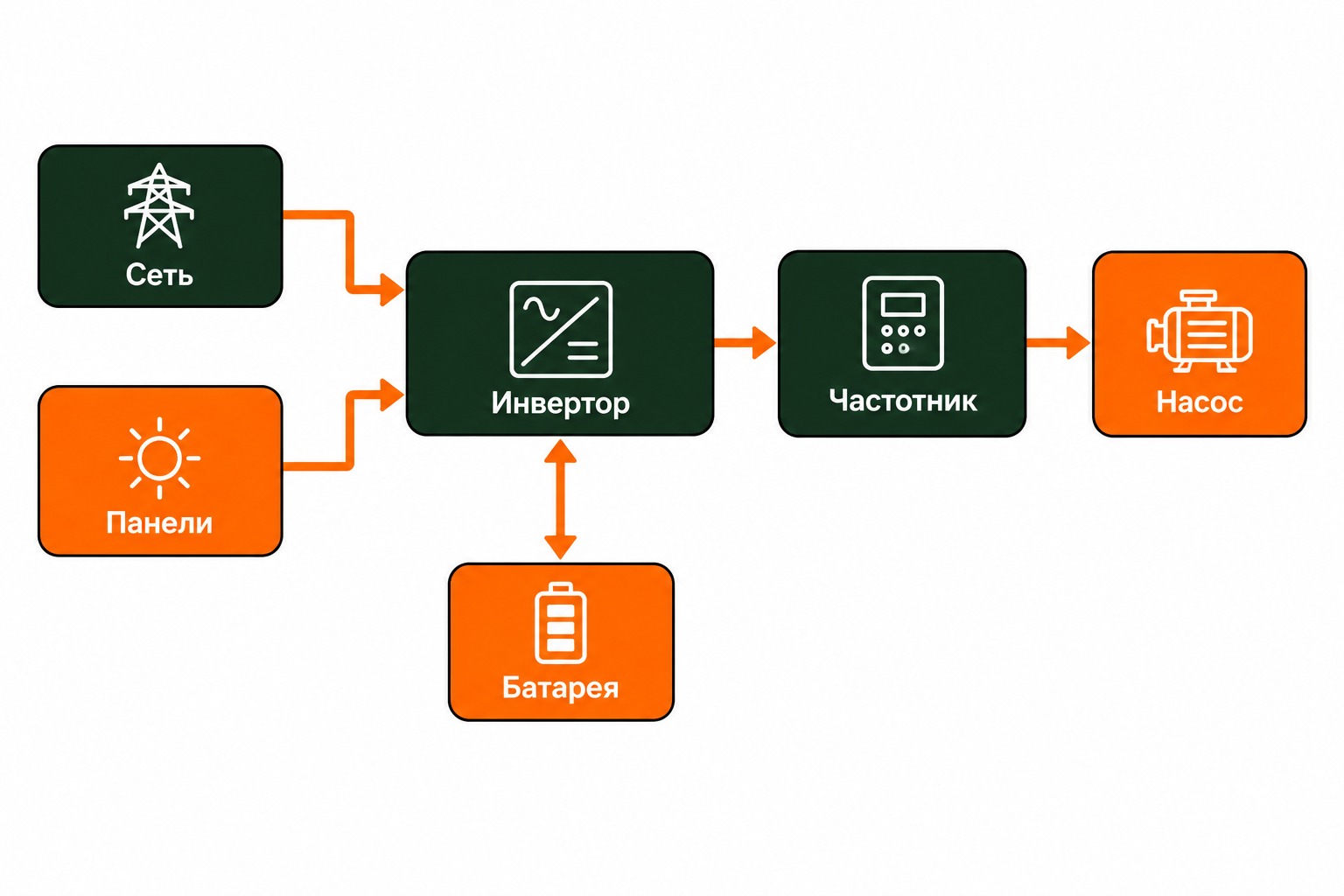

Типовая связка: панели и аккумулятор через гибридный инвертор, сеть как резерв, частотник на двигателе.

Отдельно напомним про точку стыка: узел, где сходятся сеть, инвертор и двигатель, требует нормального заземления и защиты. Требования разобраны в статьях заземление и молниезащита солнечной электростанции и солнечные кабели и защита.

220 В или 380 В: как выбрать мощность и модель

Три параметра определяют выбор, и все три берутся с шильдика двигателя.

• Ток. Номинальный ток частотника не меньше тока двигателя. Мощность «по паспорту» — ориентир, ток — точный критерий: у насосов большой разброс по cos φ.
• Тип нагрузки. Насосы и вентиляторы — нагрузка с квадратичным моментом, здесь допустимо небольшое превышение момента при разгоне. Для дробилок и компрессоров запас нужен больше.
• Вход. Однофазный 220 В — для двигателей до 2,2 кВт, стандарт частного дома. Трёхфазный 380 В — от 2,2 кВт; если ввод однофазный, а двигатель трёхфазный, существуют модели с входом 220 В и выходом 380 В.

Ориентиры по цене 2026 года. Однофазный частотник на 0,75–2,2 кВт — 15 000–40 000 ₽ в зависимости от бренда и функций (распространённые на рынке ESQ, Erman, Беламос). Трёхфазный на 2,2–7,5 кВт — 30 000–90 000 ₽. Готовая насосная станция с частотным управлением, гидроаккумулятором и датчиком давления на базе скважинного насоса 0,75–1,5 кВт — 90 000–200 000 ₽, частотник там уже встроен.

Обязательный набор функций для дома: встроенный ПИД-регулятор и вход для датчика давления, защита от сухого хода по току, автоматический перезапуск после аварии, фильтр ЭМС класса C2 или C3, корпус не ниже IP54 и выносной пульт, если блок стоит в шкафу. Если мощность ввода ограничена, полезно заранее оценить, что вообще тянет дом: см. расчёт потребления для солнечной станции.

Подключение и настройка: что важно не испортить

Частотник — источник высокочастотных помех, и большинство отказов связано не с поломкой блока, а с ошибками обвязки.

• Экранированный кабель между частотником и двигателем. Экран заземляется с двух сторон, силовая линия прокладывается отдельно от датчиков и связи.
• Ограничение длины линии. Без выходного дросселя производители допускают 20–30 м, с дросселем или синус-фильтром — 50–100 м. Для скважины на 60 метров это обязательный элемент, иначе страдает изоляция обмоток.
• Отдельная линия и защита. Автоматический выключатель по току частотника, а не двигателя. С УЗО 30 мА возможны ложные срабатывания из-за ёмкостных токов — нужен тип B или отказ от УЗО в пользу контроля изоляции.
• Частотные границы. Минимальная частота для насосов — обычно 25–30 Гц: ниже ухудшается охлаждение и смазка подшипников. Выше 50 Гц частоту поднимают только при уверенном запасе по расходу и напору.
• Разгон и останов. Разгон 5–15 секунд, останов — по инерции или с небольшим торможением: резкий останов даёт гидроудар.
• Защита от сухого хода. По минимальному току или реле уровня в накопительной ёмкости — в Сочи с летним понижением дебита скважин это не формальность.

Проверить режим работы потом поможет штатный мониторинг: если насос и вентиляция включены в дневные часы, на графике видно, какая доля выработки ушла в собственное потребление (мониторинг солнечной электростанции).

Типичные ошибки и обслуживание

• Ожидание «экономии 50%» на нагрузке, которая всегда работает на полной мощности. Кубический закон работает только при снижении частоты. Если насос и так работает на полном расходе — частотник лишний.
• Блок в закрытом шкафу без вентиляции. Первый враг частотника — температура. В техпомещении летом в Сочи бывает 35–40 °C, поэтому нужен продув, а не герметичный корпус.
• Длинная неэкранированная линия. Помехи «убивают» датчики давления, радиомодули и связь инвертора с интернетом.
• Частотник на выходе дешёвого автономного инвертора. Искажённая синусоида приводит к ошибкам и перегреву блока.
• Отсутствие регламента. Раз в год: продуть радиаторы, проверить клеммы по моменту, состояние вентилятора охлаждения, историю ошибок, срабатывание защиты от сухого хода.

И ещё: если задача — переждать аварии сети, частотник её не решает, резерв питания строится по другим правилам (аккумулятор для дома вместо генератора, защита дома от скачков напряжения).

Окупаемость: сравниваем с панелями и батареей

Соберём экономику по нашему примеру дома с четырьмя двигателями.

Вывод не в том, что панели не нужны, а в том, что важен порядок действий: сначала режимы работы, потом регулирование, потом генерация и только затем накопление. Первым делом убирают потери — переводят двигатели на частичную нагрузку, снимают круглосуточную работу насосов, ставят дневные таймеры; это снижает требуемую мощность станции, а значит, и стоимость всей системы. Тариф для расчёта берётся из материала тариф на электроэнергию в Сочи в 2026 году.

Частые вопросы

Что в итоге

Частотный преобразователь — не «гаджет для экономии», а рабочий инструмент для конкретного типа нагрузок: насосов, вентиляторов и циркуляционных контуров, которые работают долго и не всегда на полную мощность. В условиях дома в Сочи, где есть скважина, полив, бассейн и вентиляция, суммарный эффект на 1 500–2 500 кВт·ч в год вполне реален, а срок окупаемости обычно короче, чем у дополнительных панелей.

Порядок работ для дома: снять профиль потребления по часам, найти двигатели с длительными режимами, поставить на них частотное регулирование, перенести эти режимы в дневные часы и только затем уточнять мощность солнечной станции. Если вы как раз планируете станцию, начните с аудита нагрузок — расчёт потребления для солнечной станции; расчёт регулирования мы готовы сделать вместе с проектом.
